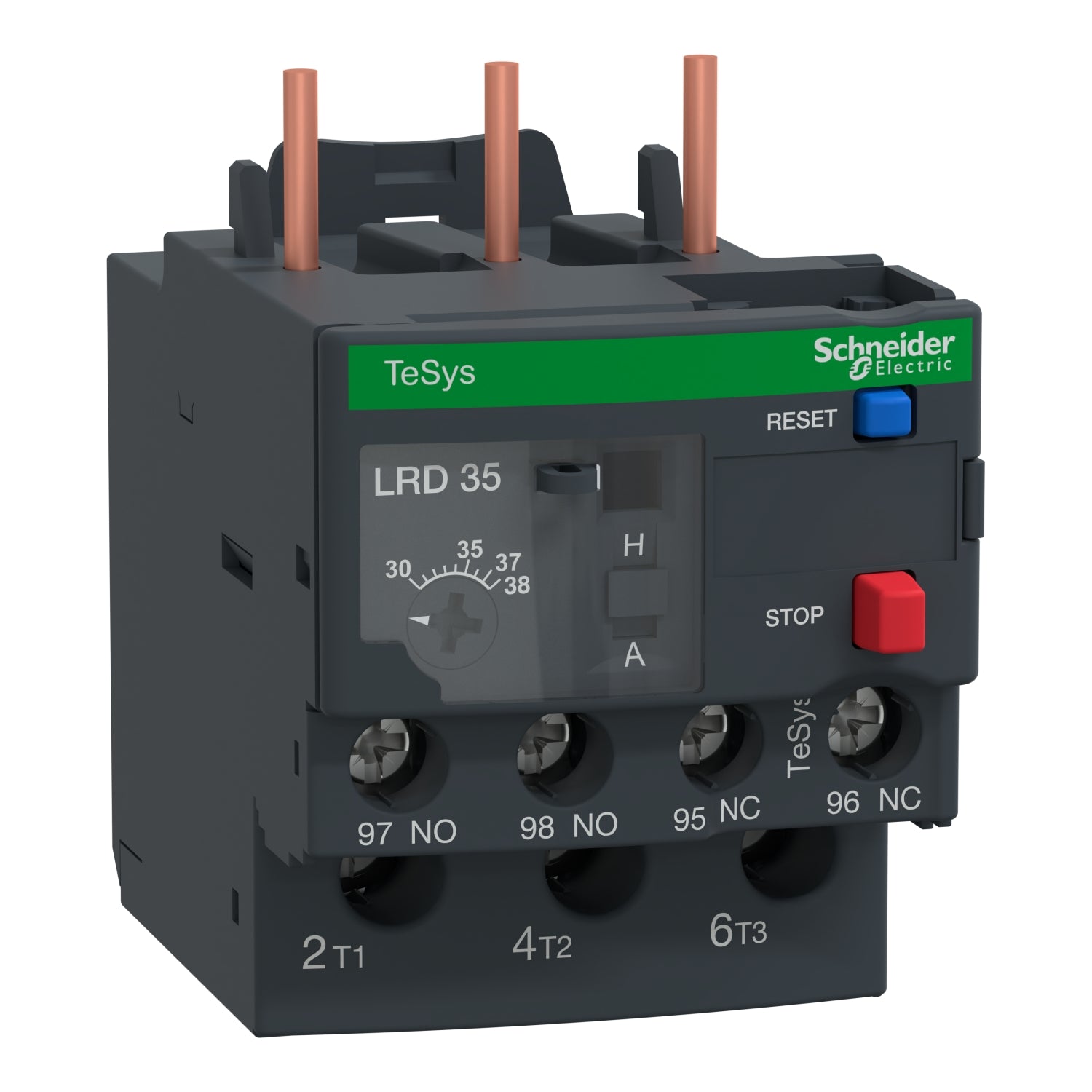

LRD35 - Relé térmico Schneider TeSys 30-38 A Clase 10A

LRD35 - Relé térmico Schneider TeSys 30-38 A Clase 10A
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €

Descripción de LRD35
La referencia LRD35 Schneider es un relé de sobrecarga térmica para motor TeSys con un rango de ajuste térmico de 30 a 38 A y una tensión nominal de 690 V. La referencia LRD35 dispone de clase de disparo 10 A y está diseñada para la protección de motores trifásicos de 18,5 kW a 400 V, incorporando dispositivo diferencial con detección de fallo de fase y desequilibrio de carga, dial de ajuste térmico, selector de restablecimiento manual y automático, selector para simulación de disparo, botones de restablecimiento y parada, indicador de estado y dos contactos auxiliares 1NO más 1NC para señalización de fallo. El relé térmico LRD35 cuenta con ajustes protegidos mediante cubierta transparente bloqueable por sellado, conexión por borne atornillado con acoplamiento directo a los terminales inferiores de contactores de 3 polos LC1D32 a D38, montaje en carril DIN o fijación por tornillo separado del contactor mediante bloque de terminales LAD7B16 que se vende por separado, certificaciones IEC, UL, CSA, CCC, EAC, ATEX y Marine y cumplimiento con Green Premium RoHS y Reach.
Especificaciones Principales de LRD35
TeSys || TeSys Deca
TeSys LRD || TeSys DF
Reles de sobrecarga térmica diferencial
LRD
Protección del motor
LC1D32 || LC1D38
CC || CA
Clase 10A acorde a IEC 60947-4-1
30…38 A
Circuito de alimentación, estado 1 600 V acorde a CSA || Circuito de alimentación, estado 1 600 V acorde a UL || Circuito de alimentación, estado 1 690 V acorde a IEC 60947-4-1
Otras Especificaciones de LRD35
0...400 Hz
Placa, con accesorios específicos || Carril, con accesorios específicos || Bajo contactor
1,14 +/- 0,06 Ir acorde a IEC 60947-4-1
1 NA + 1 NC
5 A para circuito de señalización
1,5 A en 240 V AC-15 para circuito de señalización || 0,1 A en 250 V DC-13 para circuito de señalización
690 V CA 0...400 Hz para circuito de alimentación acorde a IEC 60947-4-1
4 A gG for circuito de señalización || 4 A BS for circuito de señalización
6 kV
Corriente disparo 130% de Ir en de fases, la última a 0
Rojo Pulsador, estado 1 parada || Azul Pulsador, estado 1 Reajuste
-20…60 °C
Circuito de control, estado 1 Bornas tornillo 2 cable(s) 1…2,5 mm² flexible Sin extremidad de cable || Circuito de control, estado 1 Bornas tornillo 2 cable(s) 1…2,5 mm² flexible Con extremo de cable || Circuito de control, estado 1 Bornas tornillo 2 cable(s) 1…2,5 mm² sólido Sin extremidad de cable || Circuito de alimentación, estado 1 Bornas tornillo 1 cable(s) 1,5…10 mm² flexible Sin extremidad de cable || Circuito de alimentación, estado 1 Bornas tornillo 1 cable(s) 1…6 mm² flexible Con extremo de cable || Circuito de alimentación, estado 1 Bornas tornillo 1 cable(s) 1,5…10 mm² sólido Sin extremidad de cable
Circuito de control, estado 1 1,7 N.m - en Bornas tornillo || Circuito de alimentación, estado 1 2,5 N.m - en Bornas tornillo
66 mm
45 mm
70 mm
0,124 kg
acorde a IACS E10
IP20 conforming to IEC 60529
-20…60 °C sin disminución acorde a IEC 60947-4-1
-60…70 °C
V1 acorde a UL 94
Vibraciones:6 Gn acorde a IEC 60068-2-6 || Impactos:15 Gn para 11 ms acorde a IEC 60068-2-7
1,89 kV en 50 Hz acorde a IEC 60947-1
EN/IEC 60947-4-1 || EN/IEC 60947-5-1 || UL 60947-4-1 || UL 60947-5-1 || CSA C22.2 No 60947-4-1 || CSA C22.2 No 60947-5-1 || GB/T 14048.4 || GB/T 14048.5 || EN 50495
IEC || UL || CSA || CCC || EAC || BV || RINA || DNV-GL || LROS (Lloyds Register of Shipping) || ATEX INERIS || UKCA
