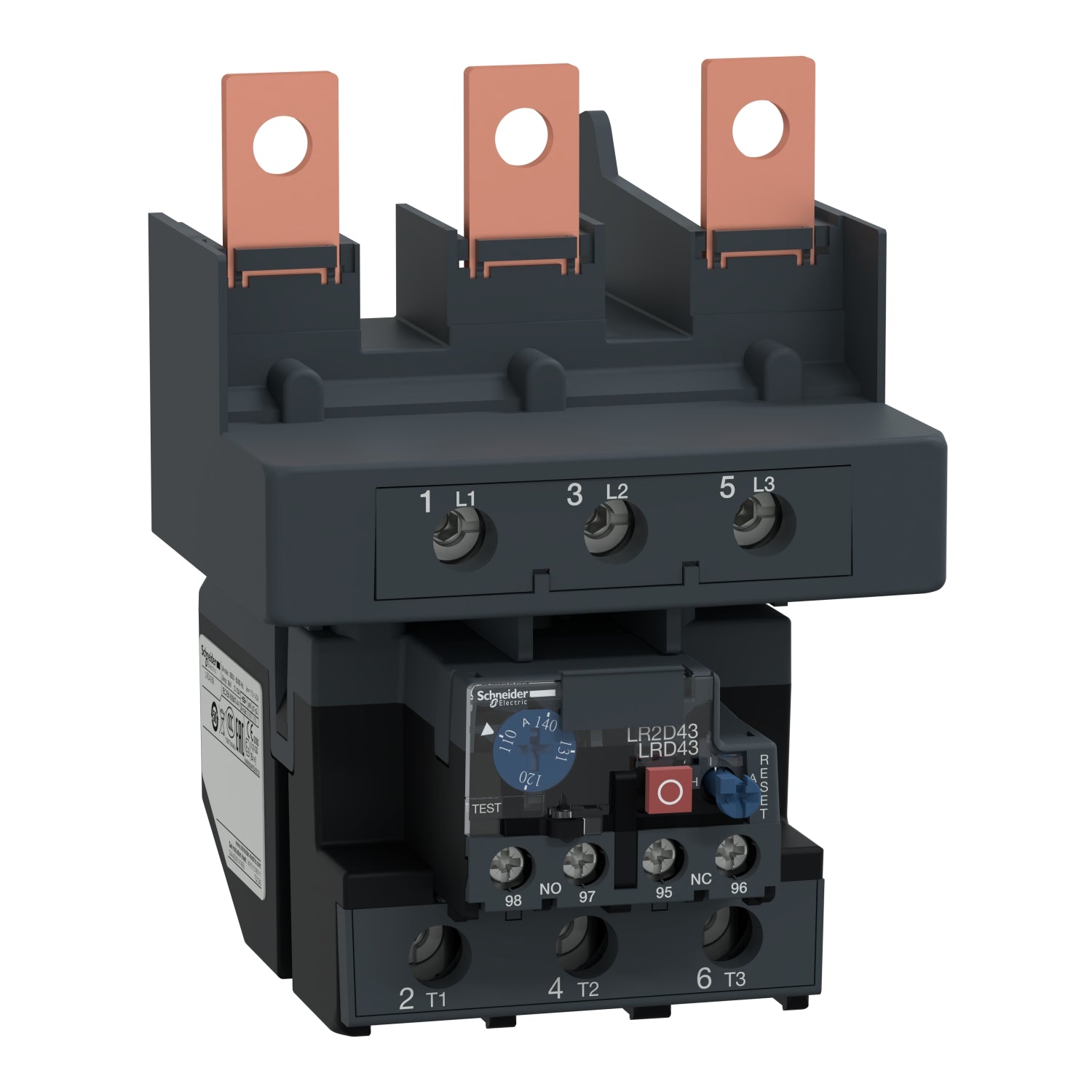

LRD4369 - Relé térmico Schneider TeSys 110-140 A Clase 10A
LRD4369 - Relé térmico Schneider TeSys 110-140 A Clase 10A
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Descripción de LRD4369
La referencia LRD4369 Schneider es un relé de sobrecarga térmica diferencial de la gama TeSys perteneciente a la familia TeSys LRD y TeSys DF, destinado a la protección de motores. La referencia LRD4369 es compatible con contactores LC1D150, admite tipo de red en corriente alterna y corriente continua y dispone de una clase de disparo por sobrecarga Clase 10A conforme a IEC 60947-4-1, con un rango de ajustes de protección térmica de 110 a 140 A y una tensión nominal de aislamiento de 1000 V conforme a IEC 60947-4-1. El relé térmico LRD4369 está diseñado para aplicaciones de protección de motor en sistemas de maniobra y control de alta intensidad dentro de entornos industriales.
Especificaciones Principales de LRD4369
TeSys
TeSys LRD || TeSys DF
Reles de sobrecarga térmica diferencial
LRD
Protección del motor
LC1D150
CC || CA
Clase 10A acorde a IEC 60947-4-1
110…140 A
Circuito de alimentación, estado 1 1000 V acorde a IEC 60947-4-1
Otras Especificaciones de LRD4369
0...400 Hz
Placa, con accesorios específicos || Carril, con accesorios específicos || Bajo contactor
1,14 +/- 0,06 Ir acorde a IEC 60947-4-1
1 NA + 1 NC
5 A para Circuito de señalización
0,06 A en 440 V DC-13 para Circuito de señalización || 0,12 A en 600 V AC-15 para Circuito de señalización
1000 V CA 0...400 Hz para Circuito de alimentación acorde a IEC 60947-4-1
4 A gG for Circuito de señalización || 4 A BS for Circuito de señalización
6 kV acorde a IEC 60947-1
Corriente disparo 130% de Ir en de fases, la última a 0
Rojo Pulsador, estado 1 parada || Azul Pulsador, estado 1 Reajuste
-20…60 °C
Circuito de alimentación, estado 1 Bornas tornillo 1 cable(s) 4…35 mm² flexible Con extremo de cable || Circuito de control, estado 1 Bornas tornillo 2 cable(s) 1…2,5 mm² flexible Sin extremidad de cable || Circuito de control, estado 1 Bornas tornillo 2 cable(s) 1…2,5 mm² flexible Con extremo de cable || Circuito de control, estado 1 Bornas tornillo 2 cable(s) 1…2,5 mm² sólido Sin extremidad de cable || Circuito de alimentación, estado 1 Bornas tornillo 1 cable(s) 4…50 mm² flexible Sin extremidad de cable || Circuito de alimentación, estado 1 Bornas tornillo 1 cable(s) 4…50 mm² sólido Sin extremidad de cable
Circuito de control, estado 1 1,7 N.m - en Bornas tornillo || Circuito de alimentación, estado 1 9 N.m - en Bornas tornillo
132 mm
0,9 kg
acorde a IACS E10
IP20 conforming to IEC 60529
-20…60 °C sin disminución acorde a IEC 60947-4-1
-60…70 °C
V1 acorde a UL 94
Vibraciones:6 Gn acorde a IEC 60068-2-6 || Impactos:15 Gn para 11 ms acorde a IEC 60068-2-7
2,2 kV en 50 Hz acorde a IEC 60947-1
EN/IEC 60947-4-1 || EN/IEC 60947-5-1 || GB/T 14048.4 || GB/T 14048.5 || EN 50495
IEC || CCC || EAC || ATEX INERIS
