LR9F63 - Relé térmico Schneider TeSys LR93P F115/185 48/80A prealarma
LR9F63 - Relé térmico Schneider TeSys LR93P F115/185 48/80A prealarma
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Descripción de LR9F63

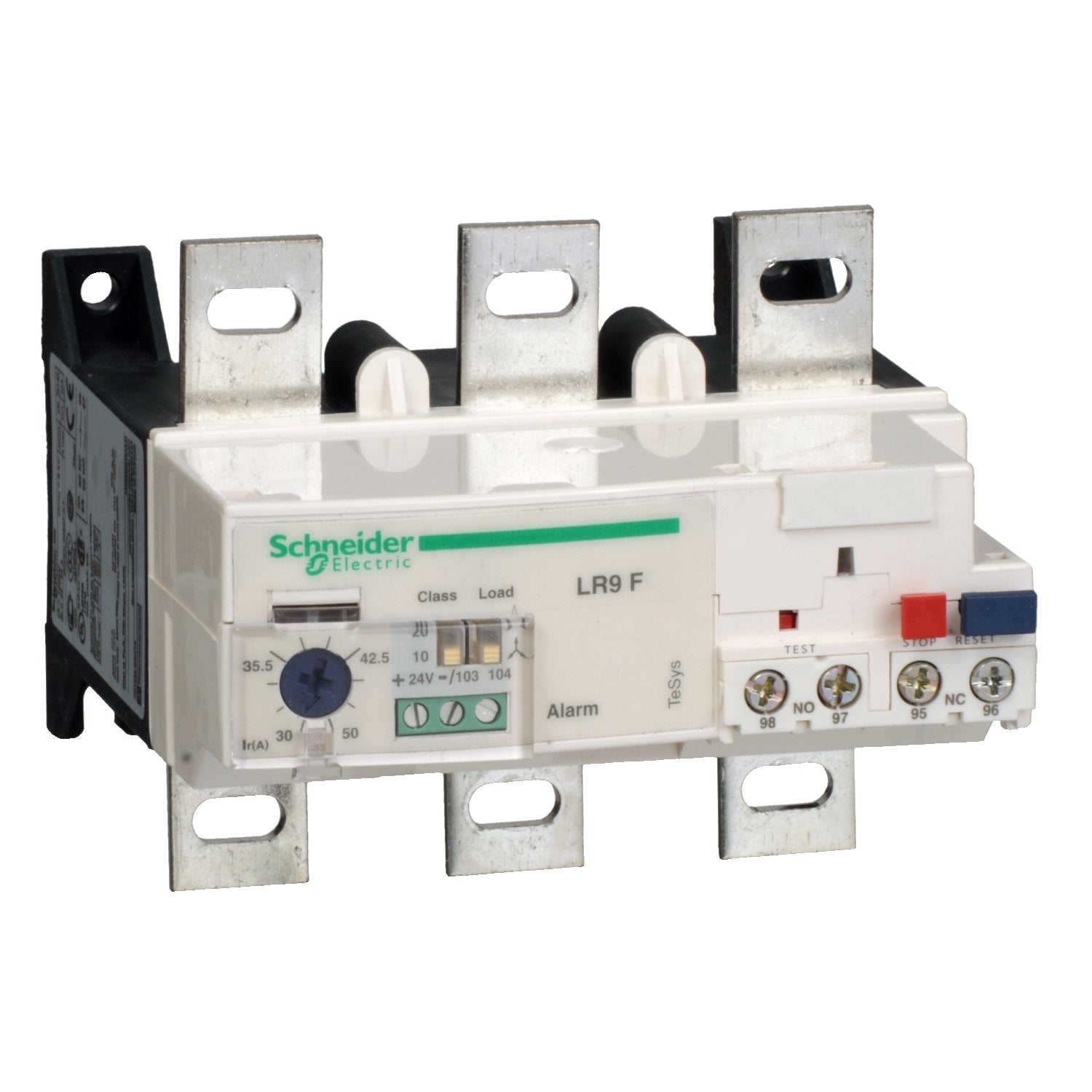

La referencia LR9F63 Schneider es un relé electrónico de sobrecarga térmica de la gama TeSys perteneciente a la familia TeSys LRG, destinado a la protección del motor en aplicaciones industriales. La referencia LR9F63 es compatible con contactores LC1F115 a LC1F185, está preparada para funcionamiento en redes de corriente alterna y dispone de una clase de disparo por sobrecarga Clase 10 y Clase 20 conforme a IEC 60947-4, con un rango de ajustes de protección térmica de 48 a 80 A e indicador de prealarma como función de señalización. El relé térmico LR9F63 está diseñado para integrarse en sistemas de maniobra de potencia elevada aportando supervisión térmica precisa y señalización anticipada de sobrecarga.
Especificaciones Principales de LR9F63
TeSys
TeSys LRG
LR9F
Reles electrónico de sobrecarga térmica
Protección del motor
LC1F115...LC1F185
CA
Clase 10/20 acorde a IEC 60947-4
48…80 A
Indicador de prealarma
Otras Especificaciones de LR9F63
50/60 Hz
24 V CC para circuito de alarma
17…32 V - tipo de cable: circuito de alarma)
Directo en o contactor || Placa
1,05 +/- 0,06 In alarma acorde a IEC 60947-4-1 || 1,12 +/- 0,06 In desconexión acorde a IEC 60947-4-1
4 kV acorde a IEC 61000-4-5
1 NA + 1 NC
5 A para Circuito de control
1000 V CA 50/60 Hz para circuito de alimentación acorde a VDE 0110 gr C
Circuito de alimentación, estado 1 1000 V CA acorde a IEC 60947-4
8 kV acorde a IEC 60947-1
Desconexión en 4 s +/- 20% acorde a IEC 60947-4-1
Rearme manual
Dial Blanco ajuste de corriente de carga completa || Test button ((*)) Rojo || Pulsador Reajuste || Pulsador Rojo parada || Conm. selector load balancing ((*)) || Conm. selector clase 10/20
Alarme || Indicador de disparo
-20…70 °C
<= 5 mA sin carga
0...150 mA
<2,5 V estado cerrado
Circuito de control, estado 1 Bornas tornillo 1 cable 0,75…2,5 mm² - rigidez del cable flexible - Con extremo de cable || Circuito de control, estado 1 Bornas tornillo 1 cable 0,75…2,5 mm² - rigidez del cable sólido || Circuito de control, estado 1 Bornas tornillo 1 cable 0,75…4 mm² - rigidez del cable flexible - sin terminal || Circuito de control, estado 1 Bornas tornillo 2 cable 1…1,5 mm² - rigidez del cable flexible - Con extremo de cable || Circuito de control, estado 1 Bornas tornillo 2 cable 1…2,5 mm² - rigidez del cable flexible - sin terminal || Circuito de control, estado 1 Bornas tornillo 2 cable 1 mm² - rigidez del cable sólido || Circuito de alimentación, estado 1 terminales cerrados M8 || Circuito de alarma, estado 1 Bornas tornillo 1 cable 0,5…1,5 mm² - rigidez del cable flexible - sin terminal
Circuito de control, estado 1 1.2 N.m en Bornas tornillo || Circuito de alimentación, estado 1 18 N.m en Bornas tornillo || Circuito de alarma, estado 1 0.45 N.m en Bornas tornillo
96 mm
115 mm
123,5 mm
0,9 kg
VDE 0660 || EN 60947-4-1 || IEC 60255-17 || IEC 60255-8 || IEC 60947-4-1
UL || CSA || UKCA
TH
IP20 conforming to IEC 60529
-20…55 °C acorde a IEC 60255-8
-40…85 °C
<= 2000 m sin disminución
850 °C acorde a IEC 60695-2-1
Impactos:13 Gn for 11 ms acorde a IEC 60068-2-7 || Vibraciones 5...300 Hz:2 Gn acorde a IEC 60068-2-6
6 kV 50 Hz acorde a IEC 255-5
Resistencia a las descargas electrostáticas, estado 1 6 kV en modo indirecto acorde a IEC 61000-4-2 || Resistencia a las descargas electrostáticas, estado 1 8 kV en aire acorde a IEC 61000-4-2 || Prueba de inmunidad de la radiofrecuencia radiada del campo electromagnético, estado 1 10 V/m acorde a IEC 61000-4-3 || Prueba de inmunidad ante oscilaciones rápidas, estado 1 2 kV acorde a IEC 61000-4-4
