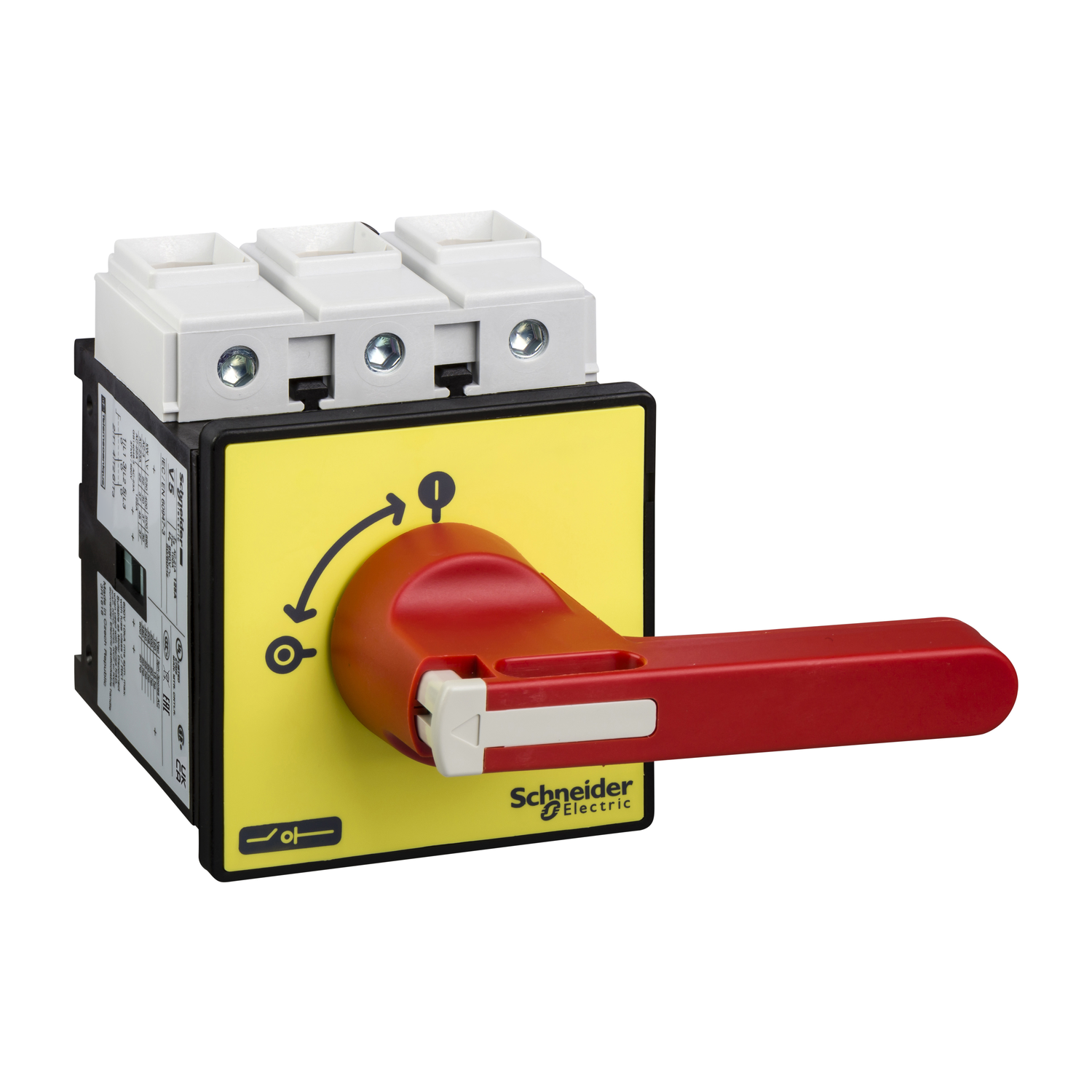

VCF6 - Interruptor Seccionador Vario 3P 175A Schneider
VCF6 - Interruptor Seccionador Vario 3P 175A Schneider
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Descripción de VCF6
La referencia VCF6 Schneider es un interruptor en carga TeSys Vario para montaje en puerta, de 3 polos, con una corriente nominal de 175 A y una tensión nominal de 690 V. La referencia VCF6 está diseñada para aplicaciones de conmutación de motores de hasta 45 kW a 400 V en categoría AC-23 y se suministra como una unidad completa compuesta por un cuerpo de interruptor V6 y una maneta roja con placa frontal amarilla KCF3PZ de 90 x 90 mm. El interruptor seccionador VCF6 está destinado a su uso como interruptor seccionador principal y paro de emergencia, dispone de maneta bloqueable mediante candado para hasta tres candados que se solicitan por separado, fijación de la maneta con cuatro tornillos para dotar al montaje de un grado de protección IP65 y certificaciones IEC, UL, CSA, CCC, EAC y Marine con cumplimiento de las normativas RoHS y REACh.
Especificaciones Principales de VCF6
TeSys
TeSys VARIO
VCF
Emergency stop switch disconnector ((*))
Otras Especificaciones de VCF6
Asa || Conmutador
Maneta, estado 1 puerta || Interruptor ((*)), estado 1 puerta
Por 4 tornillos para maneta
Alto rendimiento
3P
3 NO
690 V CA 50/60 Hz
30 kW en 230...240 V - tipo de cable: AC-3) || 37 kW en 400...415 V - tipo de cable: AC-3) || 37 kW en 690 V - tipo de cable: AC-3) || 45 kW en 500 V - tipo de cable: AC-3) || 45 kW en 690 V - tipo de cable: AC-23A) || 55 kW en 500 V - tipo de cable: AC-23A) || 30 kW en 230...240 V - tipo de cable: AC-23A) || 45 kW en 400...415 V - tipo de cable: AC-23A)
83 A AC-23 Ue: 400 V
175 A
140 A
1750 A en 400 V AC-21A || 1750 A en 400 V AC-22A || 1750 A en 400 V AC-23A
1400 A en 400 V - tipo de cable: AC-21A) || 1400 A en 400 V - tipo de cable: AC-22A) || 1400 A en 400 V - tipo de cable: AC-23A)
10 kA en 400 V - fusible asociado 200 A aM || 10 kA en 400 V - fusible asociado 200 A gG
2,8 kA en 400 V en corriente de pico
2100 A en 400 V duración: 1 s
8 kV
Sí
CA || CC
30
Mando rotativo
Directo
Rojo
Amarillo
1 a 3 candados 4…8 mm
0 - 1
30000 ciclos
30000 ciclos AC-21 || 30000 ciclos DC-1...5
Circuito de alimentación, estado 1 Bornas tornillo cable 95 mm² - rigidez del cable sólido || Circuito de alimentación, estado 1 Bornas tornillo cable 70 mm² - rigidez del cable flexible - Con extremo de cable
Circuito de alimentación, estado 1 22,6 N.m - en Bornas tornillo
90 x 90 mm
125 mm
90 mm
1,2 kg
Valores instantáneos y de demanda
GL || UL || CSA || CCC || UKCA
IP20 conforming to IEC 60529 || IP65
TC
Vibraciones 10...150 Hz - tipo de cable: 1 gn) acorde a IEC 60068-2-6 || Impactos 11 ms - tipo de cable: 30 Gn) acorde a IEC 60068-2-27
-20…50 °C
960 °C acorde a IEC 60695-2-1
Main switch disconnector ((*))
