Descripción de VBF2

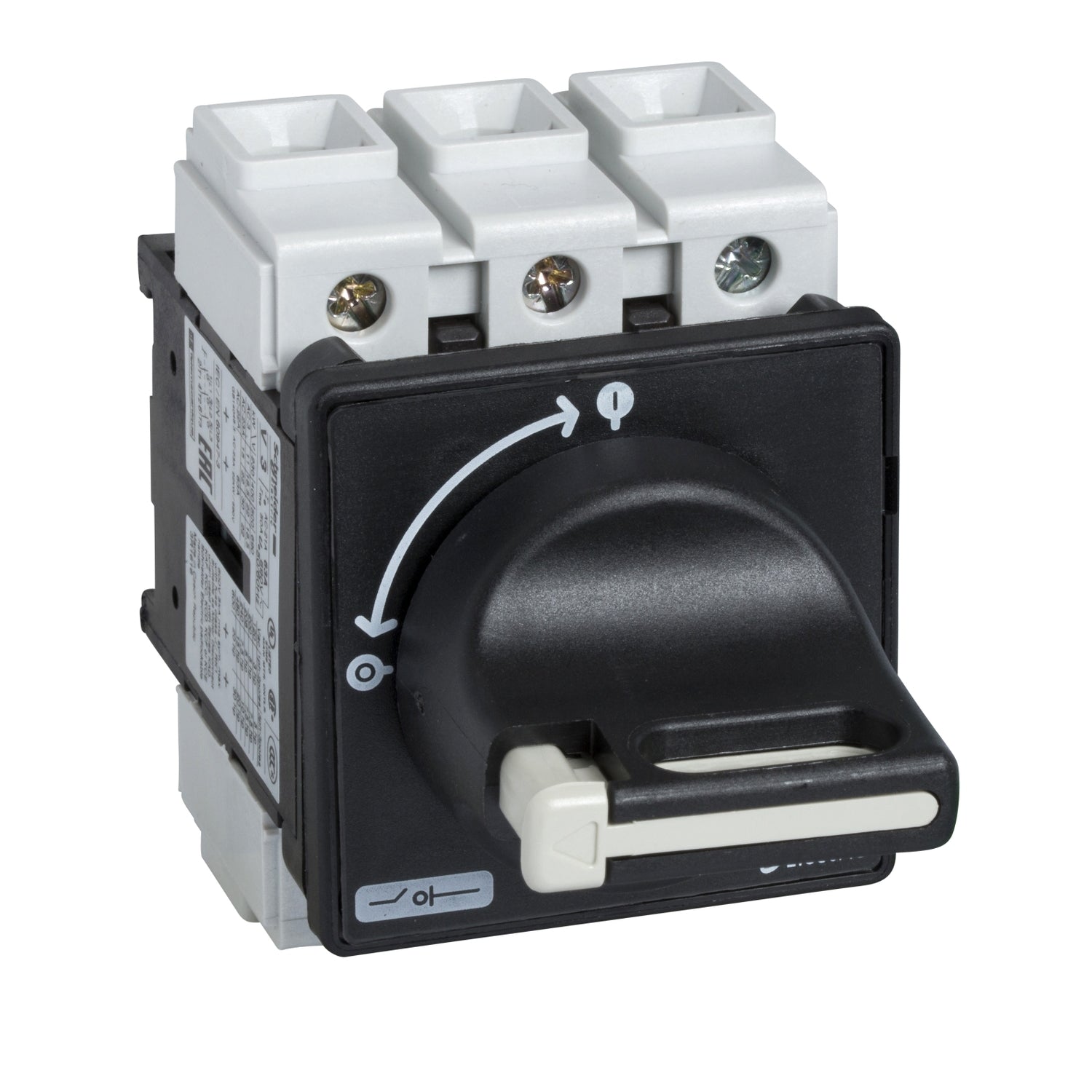

La referencia VBF2 Schneider es un interruptor seccionador TeSys Vario para montaje en puerta, de 3 polos, con una corriente nominal de 40 A y una tensión nominal de 690 V. La referencia VBF2 está diseñada para aplicaciones de conmutación de motor de hasta 15 kW a 400 V en categoría AC-23 y se suministra como una unidad completa compuesta por un cuerpo de interruptor V2 y una maneta negra con placa frontal negra KAF1PZ de 60 x 60 mm. El interruptor seccionador VBF2 está concebido para su uso como interruptor en carga principal y dispone de maneta bloqueable mediante candado para hasta tres candados que se solicitan por separado, con fijación de la maneta a la puerta mediante cuatro tornillos para proporcionar un grado de protección IP65 al conjunto, contando además con certificaciones IEC, UL, CSA, CCC, EAC y Marine y cumpliendo con las normativas RoHS y REACh.
Especificaciones Principales de VBF2
TeSys
TeSys VARIO
VBF
Mantenimiento preventivo
Interruptor seccionador
Otras Especificaciones de VBF2
Conmutador || Asa
Maneta, estado 1 puerta || Interruptor ((*)), estado 1 puerta
Por 4 tornillos para maneta
Alto rendimiento
3P
3 NO
690 V CA 50/60 Hz
11 kW en 690 V - tipo de cable: AC-3) || 15 kW en 690 V - tipo de cable: AC-23A) || 11 kW en 400...415 V - tipo de cable: AC-3) || 15 kW en 500 V - tipo de cable: AC-3) || 18,5 kW en 500 V - tipo de cable: AC-23A) || 5,5 kW en 230...240 V - tipo de cable: AC-3) || 7,5 kW en 230...240 V - tipo de cable: AC-23A) || 15 kW en 400...415 V - tipo de cable: AC-23A)
29 A AC-23 Ue: 400 V
40 A
32 A
400 A en 400 V AC-21A || 400 A en 400 V AC-22A || 400 A en 400 V AC-23A
320 A en 400 V - tipo de cable: AC-21A) || 320 A en 400 V - tipo de cable: AC-22A) || 320 A en 400 V - tipo de cable: AC-23A)
10 kA en 400 V - fusible asociado 50 A aM || 10 kA en 400 V - fusible asociado 50 A gG
1 kA en 400 V en corriente de pico
480 A en 400 V duración: 1 s
8 kV
Sí
CC || CA
30
Mando rotativo
Directo
Negro
Negro
1 a 3 candados 4…8 mm
0 - 1
100000 ciclos
100000 ciclos AC-21 || 30000 ciclos DC-1...5
Circuito de alimentación, estado 1 Bornas tornillo cable 10 mm² - rigidez del cable sólido || Circuito de alimentación, estado 1 Bornas tornillo cable 6 mm² - rigidez del cable flexible - Con extremo de cable
Circuito de alimentación, estado 1 2,1 N.m - en Bornas tornillo
80 x 80 x 45 mm
74 mm
60 mm
0,25 kg
Valores instantáneos y de demanda
CCC || GL || CSA || UL || UKCA
IP20 conforming to IEC 60529 || IP65
TC
Vibraciones 10...150 Hz - tipo de cable: 1 gn) acorde a IEC 60068-2-6 || Impactos 11 ms - tipo de cable: 30 Gn) acorde a IEC 60068-2-27
-20…50 °C
960 °C acorde a IEC 60695-2-1
Main switch disconnector ((*))
