Descripción de VCF1

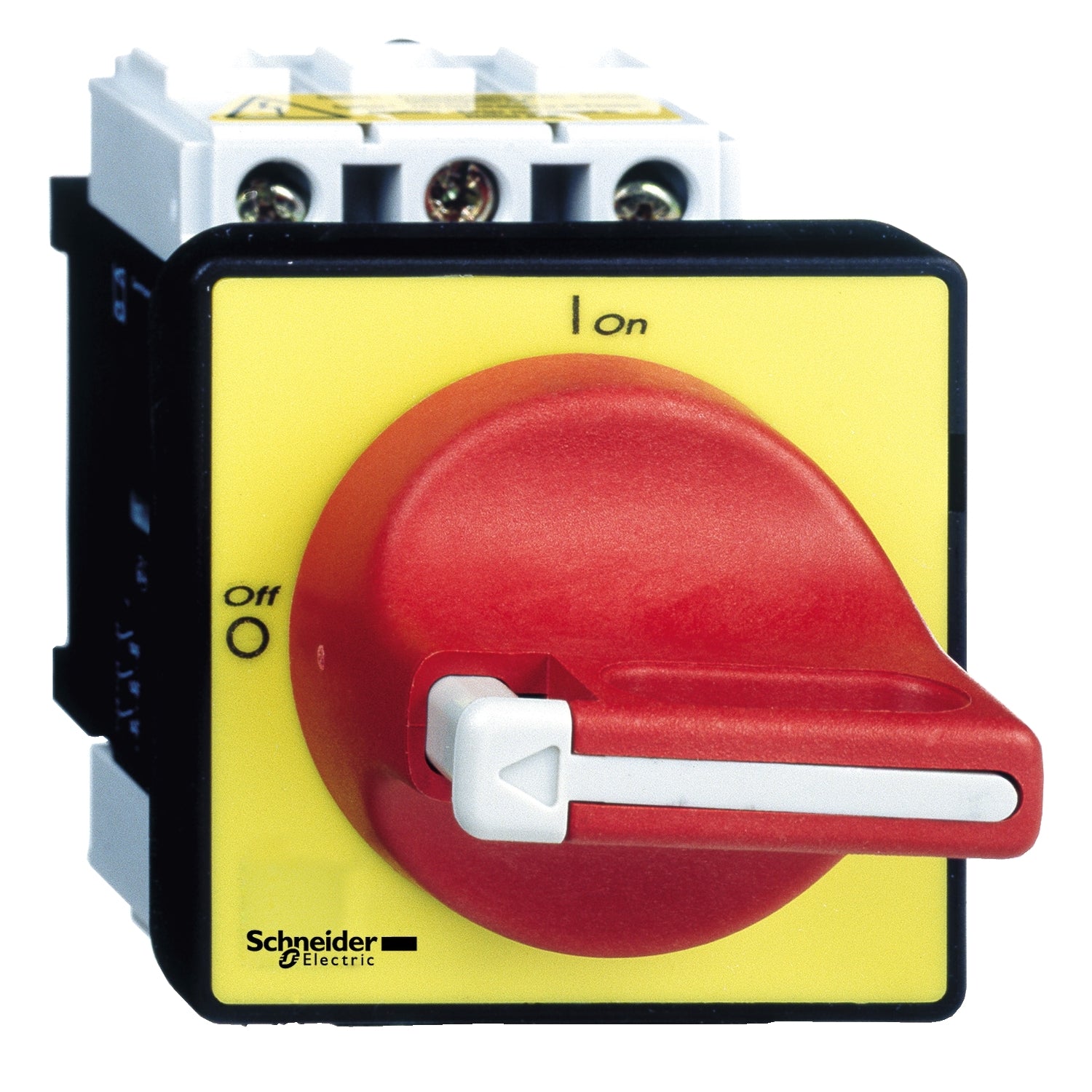

La referencia VCF1 Schneider es un interruptor seccionador TeSys Vario para montaje en puerta, de 3 polos, con una corriente nominal de 32 A y una tensión nominal de 690 V. La referencia VCF1 está diseñada para aplicaciones de conmutación de motor de hasta 11 kW a 400 V en categoría AC-23 y se suministra como una unidad completa compuesta por un cuerpo de interruptor V1 y una maneta roja con placa frontal amarilla KCF1PZ de 60 x 60 mm. El interruptor seccionador VCF1 está concebido para su uso como interruptor seccionador principal y paro de emergencia, incorpora maneta bloqueable mediante candado para hasta tres candados que se solicitan por separado, fijación de la maneta con cuatro tornillos para dotar al montaje de un grado de protección IP65 y certificaciones IEC, UL, CSA, CCC, EAC y Marine con cumplimiento de las normativas RoHS y REACh.
Especificaciones Principales de VCF1
TeSys
TeSys VARIO
VCF
Emergency stop switch disconnector ((*))
Otras Especificaciones de VCF1
Conmutador || Asa
Maneta, estado 1 puerta || Interruptor ((*)), estado 1 puerta
Por 4 tornillos para maneta
Alto rendimiento
3P
3 NO
690 V CA 50/60 Hz
11 kW en 500 V - tipo de cable: AC-23A) || 15 kW en 690 V - tipo de cable: AC-23A) || 7,5 kW en 500 V - tipo de cable: AC-3) || 7,5 kW en 690 V - tipo de cable: AC-3) || 1,5 kW en 230...240 V - tipo de cable: AC-3) || 5,5 kW en 230...240 V - tipo de cable: AC-23A) || 11 kW en 400...415 V - tipo de cable: AC-23A) || 7,5 kW en 400...415 V - tipo de cable: AC-3)
21,8 A AC-23 Ue: 400 V
32 A
25 A
320 A en 400 V AC-21A || 320 A en 400 V AC-22A || 320 A en 400 V AC-23A
250 A en 400 V - tipo de cable: AC-21A) || 250 A en 400 V - tipo de cable: AC-22A) || 250 A en 400 V - tipo de cable: AC-23A)
10 kA en 400 V - fusible asociado 35 A aM || 10 kA en 400 V - fusible asociado 35 A gG
1 kA en 400 V en corriente de pico
384 A en 400 V duración: 1 s
8 kV
Sí
CC || CA
30
Mando rotativo
Directo
Rojo
Amarillo
1 a 3 candados 4…8 mm
0 - 1
100000 ciclos
100000 ciclos AC-21 || 30000 ciclos DC-1...5
Circuito de alimentación, estado 1 Bornas tornillo cable 10 mm² - rigidez del cable sólido || Circuito de alimentación, estado 1 Bornas tornillo cable 6 mm² - rigidez del cable flexible - Con extremo de cable
Circuito de alimentación, estado 1 2,1 N.m - en Bornas tornillo
80 x 80 x 45 mm
74 mm
60 mm
0,25 kg
Valores instantáneos y de demanda
UL || CSA || CCC || GL || UKCA
IP20 conforming to IEC 60529 || IP65
TC
Vibraciones 10...150 Hz - tipo de cable: 1 gn) acorde a IEC 60068-2-6 || Impactos 11 ms - tipo de cable: 30 Gn) acorde a IEC 60068-2-27
-20…50 °C
960 °C acorde a IEC 60695-2-1
Main switch disconnector ((*))
