Descripción de VCF4

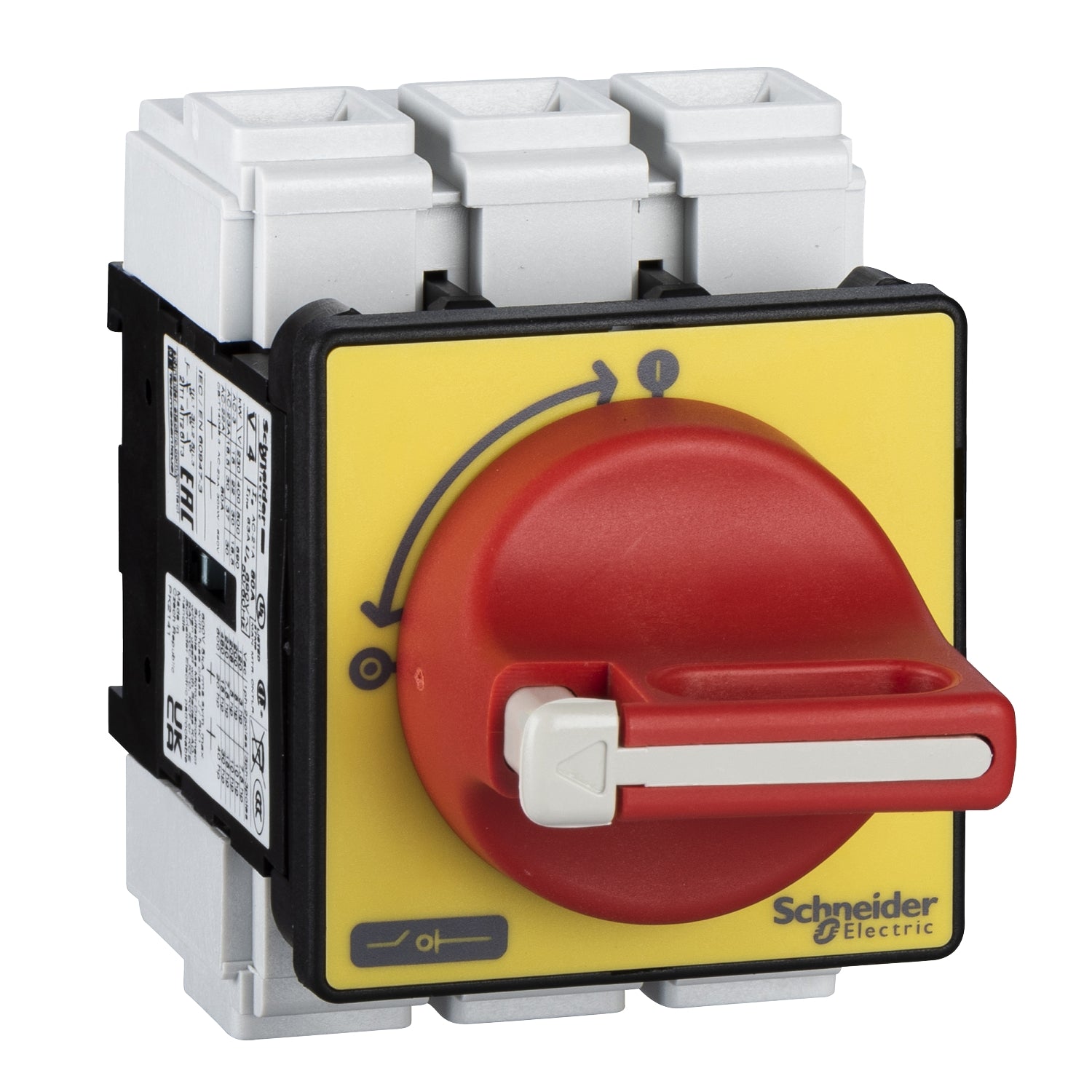

La referencia VCF4 Schneider es un interruptor en carga TeSys Vario para montaje en puerta, de 3 polos, con una corriente nominal de 80 A y una tensión nominal de 690 V. La referencia VCF4 está diseñada para aplicaciones de conmutación de motores de hasta 30 kW a 400 V en categoría AC-23 y se suministra como una unidad completa compuesta por un cuerpo de interruptor V4 y una maneta roja con placa frontal amarilla KCF2PZ de 60 x 60 mm. El interruptor seccionador VCF4 está concebido para su uso como interruptor seccionador principal y paro de emergencia, incorpora maneta bloqueable mediante candado para hasta tres candados que se solicitan por separado, fijación de la maneta con cuatro tornillos para dotar al montaje de un grado de protección IP65 y certificaciones IEC, UL, CSA, CCC, EAC y Marine con cumplimiento de las normativas RoHS y REACh.
Especificaciones Principales de VCF4
TeSys
TeSys VARIO
VCF
Emergency stop switch disconnector ((*))
Otras Especificaciones de VCF4
Conmutador || Asa
Maneta, estado 1 puerta || Interruptor ((*)), estado 1 puerta
Por 4 tornillos para maneta
Alto rendimiento
3P
3 NO
690 V CA 50/60 Hz
18,5 kW en 690 V - tipo de cable: AC-3) || 15 kW en 230...240 V - tipo de cable: AC-3) || 22 kW en 400...415 V - tipo de cable: AC-3) || 30 kW en 500 V - tipo de cable: AC-3) || 30 kW en 690 V - tipo de cable: AC-23A) || 37 kW en 500 V - tipo de cable: AC-23A) || 18,5 kW en 230...240 V - tipo de cable: AC-23A) || 30 kW en 400...415 V - tipo de cable: AC-23A)
57 A AC-23 Ue: 400 V
80 A
63 A
800 A en 400 V AC-21A || 800 A en 400 V AC-22A || 800 A en 400 V AC-23A
640 A en 400 V - tipo de cable: AC-21A) || 640 A en 400 V - tipo de cable: AC-22A) || 640 A en 400 V - tipo de cable: AC-23A)
10 kA en 400 V - fusible asociado 80 A aM || 10 kA en 400 V - fusible asociado 80 A gG
2,1 kA en 400 V en corriente de pico
960 A en 400 V duración: 1 s
8 kV
Sí
CC || CA
30
Mando rotativo
Directo
Rojo
Amarillo
1 a 3 candados 4…8 mm
0 - 1
30000 ciclos
30000 ciclos AC-21 || 30000 ciclos DC-1...5
Circuito de alimentación, estado 1 Bornas tornillo cable 25 mm² - rigidez del cable sólido || Circuito de alimentación, estado 1 Bornas tornillo cable 16 mm² - rigidez del cable flexible - Con extremo de cable
Circuito de alimentación, estado 1 4 N.m - en Bornas tornillo
80 x 80 x 45 mm
83 mm
60 mm
0,56 kg
Valores instantáneos y de demanda
CCC || GL || UL || CSA || UKCA
IP20 conforming to IEC 60529 || IP65
TC
Vibraciones 10...150 Hz - tipo de cable: 1 gn) acorde a IEC 60068-2-6 || Impactos 11 ms - tipo de cable: 30 Gn) acorde a IEC 60068-2-27
-20…50 °C
960 °C acorde a IEC 60695-2-1
Main switch disconnector ((*))
