Descripción de XALD328

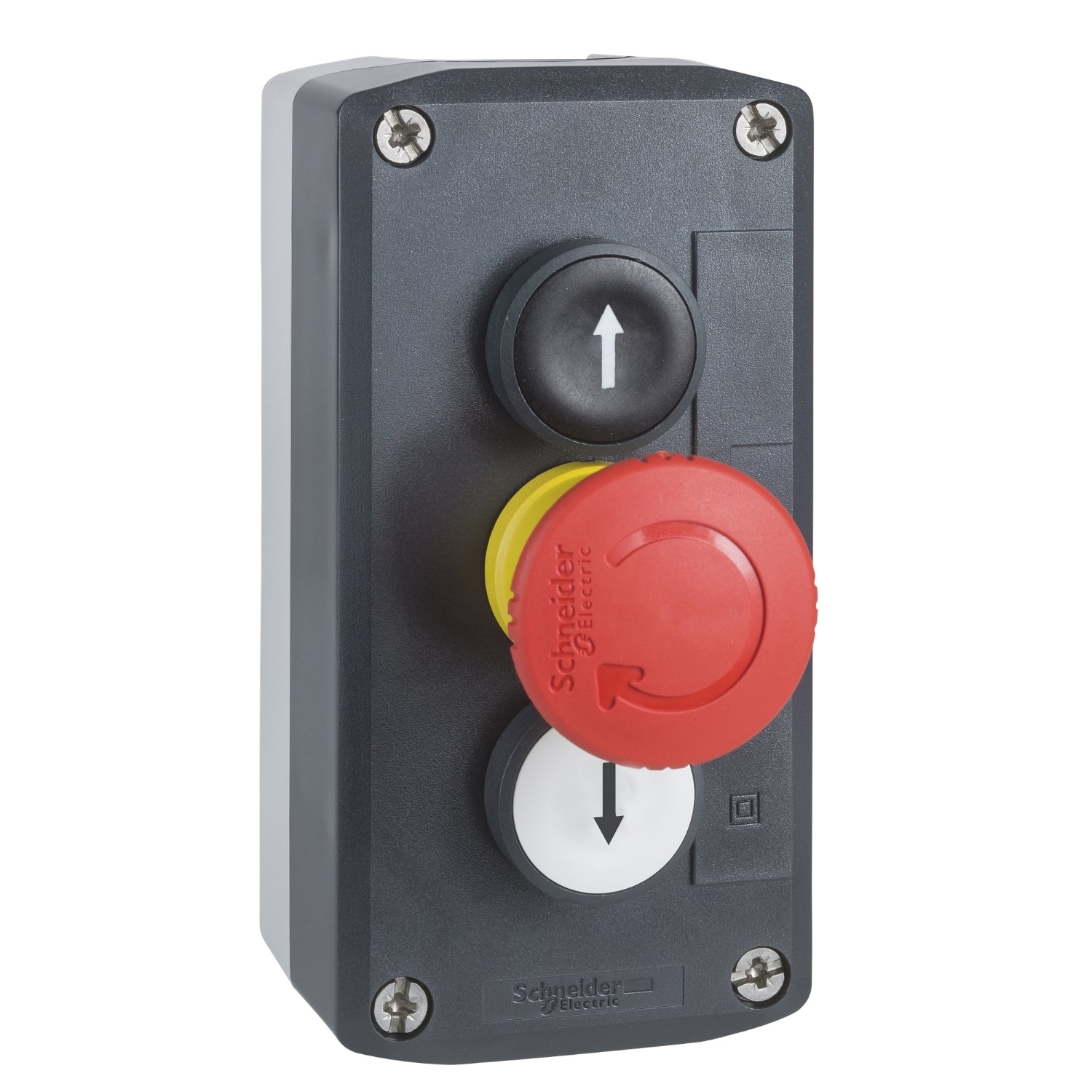

La referencia XALD328 Schneider es una estación de control gris oscuro con escalera blanca y setas rojas de Ø 30 mm y escalera negra con pulsadores de Ø 22 mm, diseñada para el control de elevadores simples. La referencia XALD328 permite a los fabricantes de máquinas añadir fácilmente funciones de control y señalización sin realizar modificaciones permanentes ni daños en el cuerpo de la máquina. La estación de control XALD328 está pensada para aplicaciones de producción simple y en serie como textiles, embalaje, manipulación de pequeños sistemas de elevación, control de puertas de garaje, persianas de rodadura y sistemas de extracción de humos. La referencia XALD328 es compatible con pulsadores, interruptores y pilotos de la gama Harmony XB5 y ofrece una elevada resistencia a impactos, polvo, agua, corrosión y vibraciones gracias a sus grados de protección IP66, IP69 e IP69K. Además, la estación XALD328 presenta doble aislamiento, resistencia a productos químicos y un diseño robusto que la hace adecuada para entornos industriales exigentes.
Especificaciones Principales de XALD328
Harmony XALD
Estación de control completa
XALD
Para unidades de señalización y control XB5 Ø 22 mm
Tres funciones
Gris claro - tipo de cable: RAL 7035)
Gris oscuro - tipo de cable: RAL 7016)
Policarbonato
Pulsadores 1 rasante - 1 central saliente stop - 1 rasante
Flecha arriba blanca 1 a - rojo 'O' 1 NC - flecha abajo negra 1 NA
1 pulsador empotrado, negro 1 NA, blanco flecha abajo marcac || 1 pulsador empotrado, blanco 1 NA, negro flecha arriba marcac || 1 pulsador de cabeza redonda de U 30 mm, Rojo 1 NC O marcac
Marcado en pulsador
Ruptura lenta
Otras Especificaciones de XALD328
2 extractores para entrada de cable, capacid sujeción: 14 mm || 2 extractores para prensa de cable 13 PG y ISO M20, capacid sujeción: 12 mm
0,317 kg
7000000 Pa en 55 °C, distancia: 0,1 m
3
0
Con marcaje en negro cuando las tapas blancas || Con marcaje en blanco cuando las tapas verdes, rojas o negras
2
Con acorde a IEC 60947-5-1 Apéndice K
1,5 mm - tipo de cable: NC estado eléctrico cambiante) || 2,6 mm - tipo de cable: NA estado eléctrico cambiante) || 4,3 mm - tipo de cable: viaje total)
3,5 N NC estado eléctrico cambiante || 3,8 N NA estado eléctrico cambiante
5000000 ciclos
0
Bornas tornillo, = 1 x 0.22 mm² sin terminal acorde a IEC 60947-1
0,8…1,2 N.m acorde a IEC 60947-1
0
Cruzado compatible con Philips nº 1 destornillador || Cruzado compatible con Pozidriv no 1 destornillador || Ranurado compatible con plano 4 mm Ø destornillador || Ranurado compatible con plano 5,5 mm Ø destornillador
Aleación de plata (Ag/Ni)
10 A Fusible de cartucho tipo gG acorde a IEC 60947-5-1
10 A acorde a IEC 60947-5-1
600 V (grado contaminación 3) acorde a IEC 60947-1
1
6 kV acorde a IEC 60947-1
6 A en 120 V, AC-15, A600 acorde a IEC 60947-5-1 || 3 A en 240 V, AC-15, A600 acorde a IEC 60947-5-1 || 1,2 A en 600 V, AC-15, A600 acorde a IEC 60947-5-1 || 0,55 A en 125 V, DC-13, Q600 acorde a IEC 60947-5-1 || 0,27 A en 250 V, DC-13, Q600 acorde a IEC 60947-5-1 || 0,1 A en 600 V, DC-13, Q600 acorde a IEC 60947-5-1
1000000 ciclos, AC-15, 2 A en 230 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C || 1000000 ciclos, AC-15, 3 A en 120 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C || 1000000 ciclos, AC-15, 4 A en 24 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C || 1000000 ciclos, DC-13, 0,2 A en 110 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C || 1000000 ciclos, DC-13, 0,5 A en 24 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C
λ < 10exp(-6) en 5 V y L/R = 1 mA acorde a IEC 60947-5-4 || λ < 10exp(-8) en 17 V y L/R = 5 mA acorde a IEC 60947-5-4
1
2
0
TH
-40…70 °C
-40…70 °C
Clase II conforming to IEC 60536
IP66 conforme a IEC 60529 || JIS C8201-1 || IP69K
NEMA 13 || NEMA 4X
IK03 acorde a IEC 62262
IEC 60947-5-4 || IEC 60947-1 || UL 508 || JIS C8201-5-1 || IEC 60947-5-5 || IEC 60947-5-1 || CSA C22.2 No 14 || JIS C8201-1
5 gn (f= 12…500 Hz) conforming to IEC 60068-2-6
30 gn (duración 18 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27 || 50 gn (duración 11 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27
