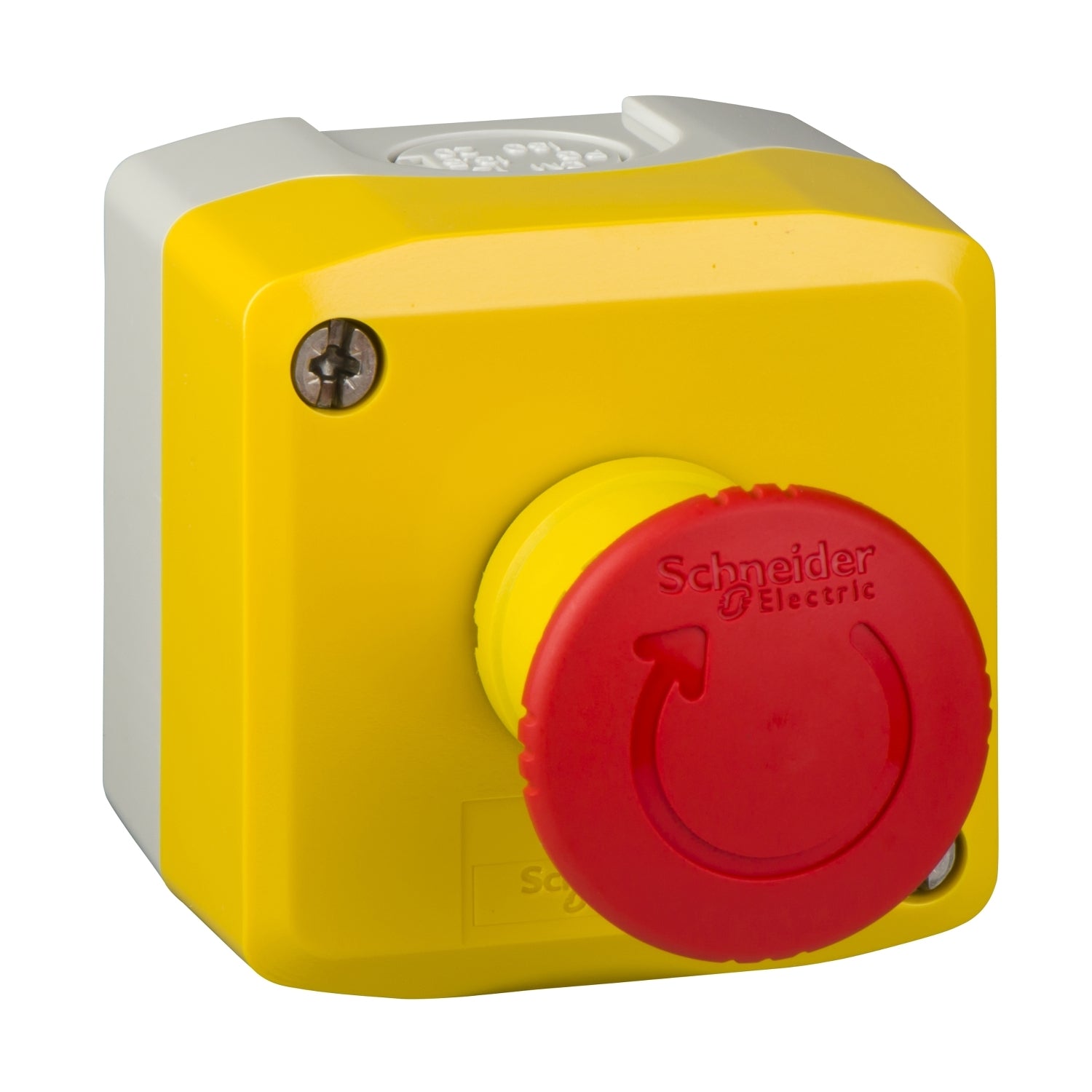

XALK178E - Estación de control plástico Harmony XALD XALK tapa amarilla 1 pulsador de seta rojo ø 40 girar para desenclavar 1na + 1nc Schneider
XALK178E - Estación de control plástico Harmony XALD XALK tapa amarilla 1 pulsador de seta rojo ø 40 girar para desenclavar 1na + 1nc Schneider
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Descripción de XALK178E
La referencia XALK178E Schneider es una estación de control de plástico Harmony XALD XALK con tapa amarilla y un pulsador de seta rojo de Ø 40 mm con desbloqueo por giro, equipada con un contacto NA y un contacto NC para funciones de paro de emergencia. La referencia XALK178E está diseñada para aplicaciones donde se requiere una actuación rápida y ergonómica del operador, con un esquema de colores claramente identificable. La estación XALK178E incorpora bornes de conexión por tornillo que aseguran una alta resistencia a las vibraciones y una conexión fiable en máquinas sometidas a impactos. La referencia XALK178E dispone de grados de protección IP66, IP67, IP69 e IP69K y está preparada para trabajar en un rango de temperatura ambiente de -40 °C a 70 °C, lo que permite su uso en condiciones industriales severas.
Especificaciones Principales de XALK178E
Harmony XALK
Estación de control completa
XALK
Para unidades de señalización y control XB5 Ø 22 mm
Función apagado de emergencia || Función de parada emergencia
Gris claro - tipo de cable: RAL 7035)
Amarillo - tipo de cable: RAL 1021)
Policarbonato
1 pulsador de seta
Red ''STOP'' 1 NO + 1 NC
Girar para desenclavar
1 pulsador de cabeza redonda de U 40 mm, Rojo 1 NA + 1 NC Sin marcado marcac
Ruptura lenta
Otras Especificaciones de XALK178E
1 extractor para entrada de cable 0…14 mm || 2 extractores para prensa de cable 13 PG y ISO M20 0…12 mm
0,194 kg
7000000 Pa en 55 °C, distancia: 0,1 m
1
0
0
Con acorde a IEC 60947-5-1 anexo K
1,5 mm - tipo de cable: NC estado eléctrico cambiante) || 2,6 mm - tipo de cable: NA estado eléctrico cambiante) || 4,3 mm - tipo de cable: viaje total)
44 N NC + NA estado eléctrico cambiante
0
300000 ciclos
Bornas tornillo, = 1 x 0.22 mm² sin terminal acorde a IEC 60947-1
0
0,8…1,2 N.m acorde a IEC 60947-1
Cruzado compatible con Philips nº 1 destornillador || Cruzado compatible con Pozidriv no 1 destornillador || Ranurado compatible con plano 4 mm Ø destornillador || Ranurado compatible con plano 5,5 mm Ø destornillador
Aleación de plata (Ag/Ni)
10 A Fusible de cartucho tipo gG acorde a IEC 60947-5-1
10 A acorde a IEC 60947-5-1
1
600 V (grado contaminación 3) acorde a IEC 60947-1
6 kV acorde a IEC 60947-1
3 A en 240 V, AC-15, A600 acorde a IEC 60947-5-1 || 6 A en 120 V, AC-15, A600 acorde a IEC 60947-5-1 || 0,1 A en 600 V, DC-13, Q600 acorde a IEC 60947-5-1 || 0,27 A en 250 V, DC-13, Q600 acorde a IEC 60947-5-1 || 0,55 A en 125 V, DC-13, Q600 acorde a IEC 60947-5-1 || 1,2 A en 600 V, AC-15, A600 acorde a IEC 60947-5-1
1000000 ciclos, AC-15, 2 A en 230 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C || 1000000 ciclos, AC-15, 3 A en 120 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C || 1000000 ciclos, AC-15, 4 A en 24 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C || 1000000 ciclos, DC-13, 0,2 A en 110 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C || 1000000 ciclos, DC-13, 0,5 A en 24 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C
λ < 10exp(-6) en 5 V, 1 mA acorde a IEC 60947-5-4 || λ < 10exp(-8) en 17 V, 5 mA acorde a IEC 60947-5-4
0
0
0
Amarillo
TH
-40…70 °C
-40…70 °C
Clase II acorde a IEC 60536
IP66 conforme a IEC 60529 || IP67 || JIS C8201-1 || IP69K
NEMA 13 || NEMA 4X
IK03 acorde a IEC 62262
IEC 60947-5-4 || CSA C22.2 No 14 || UL 508 || IEC 60947-5-5 || ISO 13850 || IEC 60947-5-1 || JIS C 4520 || IEC 60364-5-53 || IEC 60947-1 || IEC 60204-1
5 gn (f= 12…500 Hz) conforming to IEC 60068-2-6
30 gn (duración 18 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27 || 50 gn (duración 11 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27
