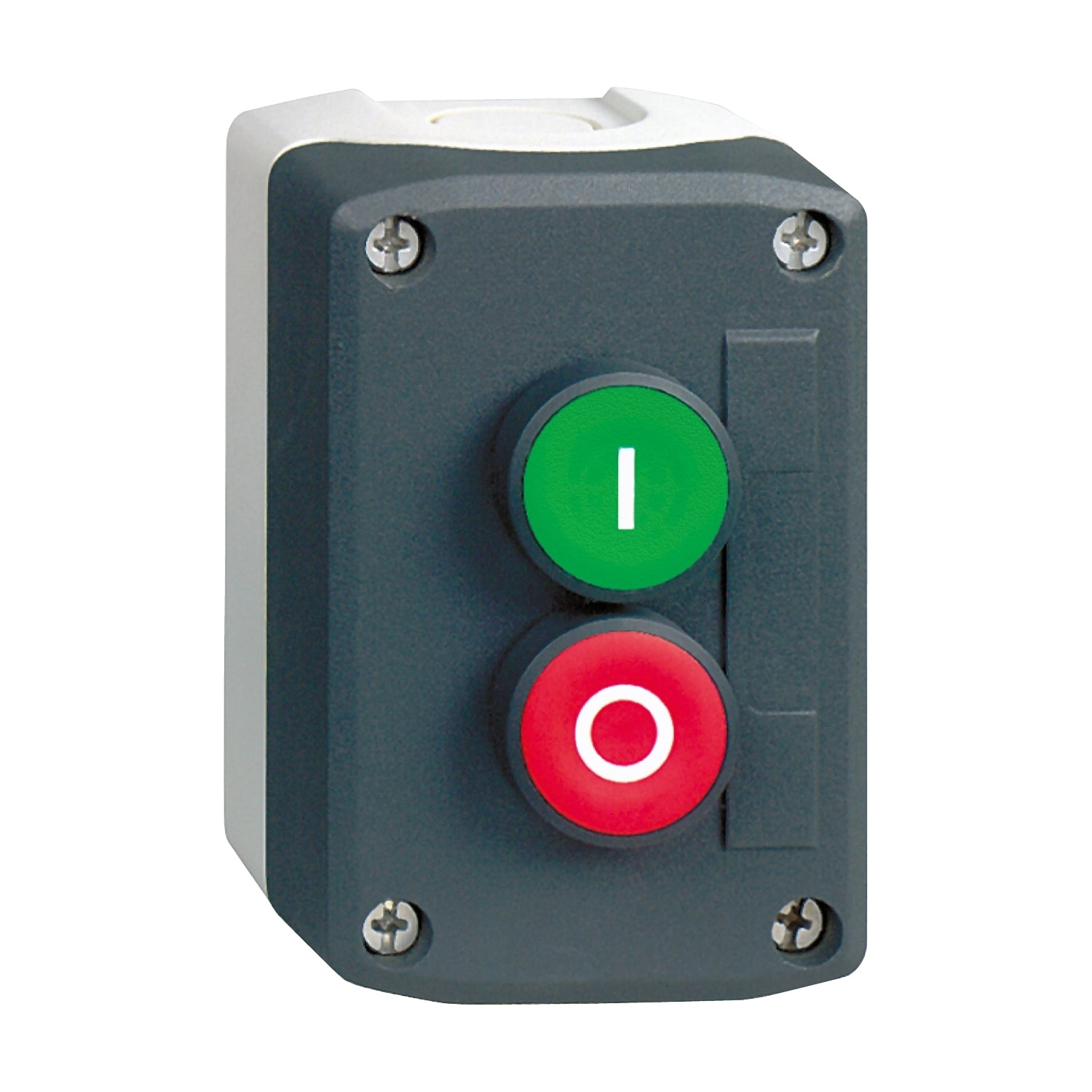

XALD213 - Estación de control plástico Harmony XALD XALK tapa gris oscuro 2 pulsadores rasantes ø 22 marcado i/o 1 na + 1 nc Schneider
XALD213 - Estación de control plástico Harmony XALD XALK tapa gris oscuro 2 pulsadores rasantes ø 22 marcado i/o 1 na + 1 nc Schneider
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Descripción de XALD213
La referencia XALD213 Schneider es una estación de control de plástico Harmony XALD XALK con tapa gris oscuro y dos pulsadores rasantes de Ø 22 mm marcados I/O, equipada con un contacto NA y un contacto NC para funciones de arranque y paro. La referencia XALD213 está diseñada para permitir a los fabricantes de máquinas integrar de forma sencilla funciones de control y señalización sin realizar modificaciones permanentes en la estructura de la máquina. La estación XALD213 es compatible con los pulsadores, interruptores y pilotos de la gama Harmony XB5 y está orientada a aplicaciones en máquinas sencillas y de producción en serie, textiles, embalaje, manipulación de pequeños sistemas de elevación, control de puertas de garaje, persianas enrollables y rejillas de extracción de humos. La referencia XALD213 ofrece una elevada resistencia a impactos, polvo, agua, corrosión y vibraciones gracias a sus grados de protección IP66, IP67, IP69 e IP69K, lo que la hace adecuada para entornos industriales exigentes.
Especificaciones Principales de XALD213
Harmony XALD
Estación de control completa
XALD
Para unidades de señalización y control XB5 Ø 22 mm
Función arranque-parada
Gris claro - tipo de cable: RAL 7035)
Gris oscuro - tipo de cable: RAL 7016)
Policarbonato
2 pulsadores rasantes
Verde 'I' 1 a - rojo 'O' 1 NC
1 pulsador empotrado, verde 1 NA I marcac || 1 pulsador empotrado, Rojo 1 NC O marcac
Marcado en pulsador
Ruptura lenta
Otras Especificaciones de XALD213
2 extractores para entrada de cable, capacid sujeción: 14 mm || 2 extractores para prensa de cable 13 PG y ISO M20, capacid sujeción: 12 mm
0,233 kg
7000000 Pa en 55 °C, distancia: 0,1 m
2
0
Con marcaje en blanco cuando las tapas verdes, rojas o negras || Con marcaje en negro cuando las tapas blancas
2
Con acorde a IEC 60947-5-1 anexo K
1,5 mm - tipo de cable: NC estado eléctrico cambiante) || 2,6 mm - tipo de cable: NA estado eléctrico cambiante) || 4,3 mm - tipo de cable: viaje total)
3,5 N NC estado eléctrico cambiante || 3,8 N NA estado eléctrico cambiante
10000000 ciclos
0
Bornas tornillo, = 1 x 0.22 mm² sin terminal acorde a IEC 60947-1
0,8…1,2 N.m acorde a IEC 60947-1
0
Cruzado compatible con Philips nº 1 destornillador || Cruzado compatible con Pozidriv no 1 destornillador || Ranurado compatible con plano 4 mm Ø destornillador || Ranurado compatible con plano 5,5 mm Ø destornillador
Aleación de plata (Ag/Ni)
10 A Fusible de cartucho tipo gG acorde a IEC 60947-5-1
10 A acorde a IEC 60947-5-1
600 V (grado contaminación 3) acorde a IEC 60947-1
0
6 kV acorde a IEC 60947-1
6 A en 120 V, AC-15, A600 acorde a IEC 60947-5-1 || 3 A en 240 V, AC-15, A600 acorde a IEC 60947-5-1 || 1,2 A en 600 V, AC-15, A600 acorde a IEC 60947-5-1 || 0,55 A en 125 V, DC-13, Q600 acorde a IEC 60947-5-1 || 0,27 A en 250 V, DC-13, Q600 acorde a IEC 60947-5-1 || 0,1 A en 600 V, DC-13, Q600 acorde a IEC 60947-5-1
1000000 ciclos, AC-15, 2 A en 230 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C || 1000000 ciclos, AC-15, 3 A en 120 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C || 1000000 ciclos, AC-15, 4 A en 24 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C || 1000000 ciclos, DC-13, 0,2 A en 110 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C || 1000000 ciclos, DC-13, 0,5 A en 24 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C
λ < 10exp(-6) en 5 V, 1 mA acorde a IEC 60947-5-4 || λ < 10exp(-8) en 17 V, 5 mA acorde a IEC 60947-5-4
1
1
0
TH
-40…70 °C
-40…70 °C
Clase II acorde a IEC 60536
IP66 conforme a IEC 60529 || IP67 || JIS C8201-1 || IP69K
NEMA 13 || NEMA 4X
IK03 acorde a IEC 62262
IEC 60947-5-1 || CSA C22.2 No 14 || IEC 60947-5-4 || UL 508 || IEC 60947-5-5 || JIS C8201-5-1 || IEC 60947-1 || JIS C8201-1
5 gn (f= 12…500 Hz) conforming to IEC 60068-2-6
30 gn (duración 18 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27 || 50 gn (duración 11 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27
