XALK84W3BE - Caja control paro de emergencia iluminada24v 2 colores blanco / rojo fijos 1 na 1 nc Schneider
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Resumen Técnico
Descripción

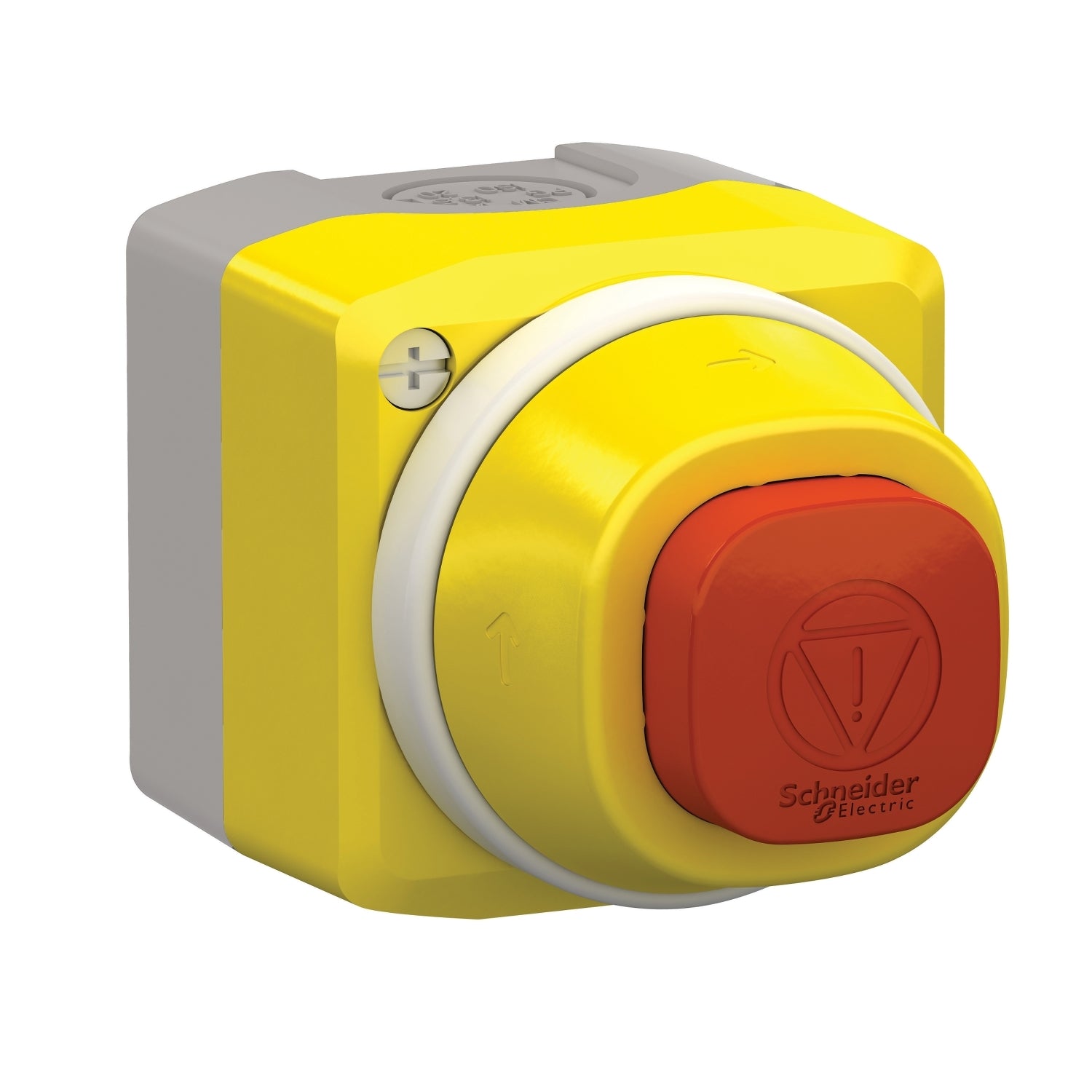

La referencia XALK84W3BE Schneider es una estación de control completa de la gama Harmony XALK diseñada para funciones de paro y apagado de emergencia. La referencia XALK84W3BE está preparada para unidades de señalización y control XB5 de Ø 22 mm y cuenta con una envolvente de policarbonato con base gris claro y tapa amarilla, lo que facilita su identificación en aplicaciones de seguridad. Incorpora un pulsador rojo de tipo STOP con perfil cuadrado de 32 mm y sistema de desbloqueo por giro para desenclavar. La referencia XALK84W3BE dispone de un contacto normalmente abierto y un contacto normalmente cerrado con funcionamiento de ruptura lenta y alimentación asignada de 24 V CA/CC. Gracias a su diseño robusto, la referencia XALK84W3BE es adecuada para instalaciones industriales donde se requiere una parada de emergencia claramente visible y fiable.
Ficha Técnica de XALK84W3BE
Especificaciones Principales
Harmony XALK
Estación de control completa
XALK
Para unidades de señalización y control XB5 Ø 22 mm
Función apagado de emergencia || Función de parada emergencia
Gris claro - tipo de cable: RAL 7035)
Amarillo - tipo de cable: RAL 1021)
Policarbonato
Red square 32 mm
Red ''STOP'' 1 NO + 1 NC
Girar para desenclavar
1 pulsador de cabeza redonda, Rojo 1 NA + 1 NC
Ruptura lenta
24 V AC/DC
Datos Adicionales
24 V
1 extractor para entrada de cable 0…14 mm || 2 extractores para prensa de cable 13 PG y ISO M20 0…12 mm
24 V
0,182 kg
24 V
Clase II acorde a IEC 61140
7000000 Pa en 55 °C, distancia: 0,1 m
1
0
0
Con acorde a IEC 60947-5-1 anexo K
1,5 mm - tipo de cable: NC estado eléctrico cambiante) || 4,3 mm - tipo de cable: viaje total)
44 N
0
300000 ciclos
Bornas tornillo, = 1 x 0.22 mm² sin terminal acorde a IEC 60947-1
0
0,8…1,2 N.m acorde a IEC 60947-1
Cruzado compatible con Philips nº 1 destornillador || Cruzado compatible con Pozidriv no 1 destornillador || Ranurado compatible con plano 4 mm Ø destornillador || Ranurado compatible con plano 5,5 mm Ø destornillador
Aleación de plata (Ag/Ni)
10 A Fusible de cartucho tipo gG acorde a IEC 60947-5-1
10 A acorde a IEC 60947-5-1
1
600 V (grado contaminación 3) acorde a IEC 60947-1
4 kV en contacto (en piezas metálicas) conforme a IEC 61000-4-2 || 8 kV en aire libre (en piezas aislantes) conforme a IEC 61000-4-2
6 kV acorde a IEC 60947-1
3 A en 240 V, AC-15, A600 acorde a IEC 60947-5-1 || 6 A en 120 V, AC-15, A600 acorde a IEC 60947-5-1 || 0,1 A en 600 V, DC-13, Q600 acorde a IEC 60947-5-1 || 0,27 A en 250 V, DC-13, Q600 acorde a IEC 60947-5-1 || 0,55 A en 125 V, DC-13, Q600 acorde a IEC 60947-5-1 || 1,2 A en 600 V, AC-15, A600 acorde a IEC 60947-5-1
1000000 ciclos, AC-15, 2 A en 230 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C || 1000000 ciclos, AC-15, 3 A en 120 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C || 1000000 ciclos, AC-15, 4 A en 24 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C || 1000000 ciclos, DC-13, 0,2 A en 110 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C || 1000000 ciclos, DC-13, 0,5 A en 24 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C
λ < 10exp(-6) en 5 V, 1 mA acorde a IEC 60947-5-4 || λ < 10exp(-8) en 17 V, 5 mA acorde a IEC 60947-5-4
0
0
0
Amarillo
TH
-40…70 °C
-40…70 °C
IP66 conforme a IEC 60529 || IP67 conforme a IEC 60529 || JIS C8201-1 conforme a IEC 60529 || IP69K conforme a ISO 20653 || Tipo 4 conforme a UL 50E ((*)) || Tipo 13 conforme a UL 50E ((*)) || Tipo 4X conforme a UL 50E ((*)) || Chasis conforme a UL 50E ((*))
IK05 acorde a IEC 62262
CSA C22.2 No 14 || IEC 60947-5-1 || IEC 60947-5-4 || UL 508 || IEC 60947-1 || JIS C 4520
Registrado por UL || CSA
5 gn (f= 10…500 Hz) conforming to IEC 60068-2-6 || 25 mm peak to peak (f= 2…10 Hz) conforming to IEC 60068-2-6
30 gn (duración 18 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27 || 50 gn (duración 11 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27 || 25 gn (duración 6 ms) para 1000 shocks on each axis ((*)) acorde a IEC 60068-2-27
