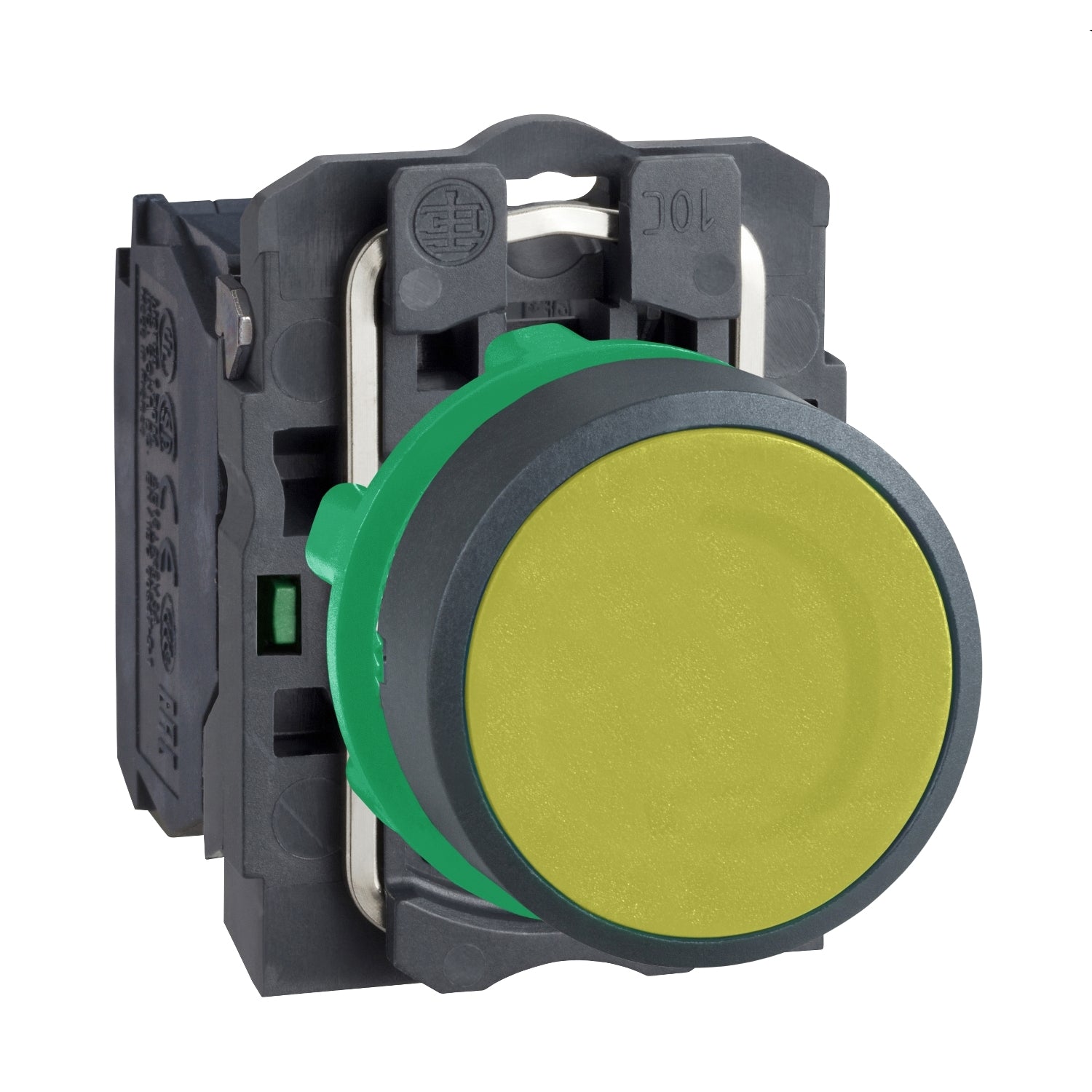

XB5AA51 - Pulsador rasante 1na amarillo Schneider
XB5AA51 - Pulsador rasante 1na amarillo Schneider
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Descripción de XB5AA51
La referencia XB5AA51 Schneider es un pulsador rasante Harmony XB5 de color amarillo con un contacto normalmente abierto, pensado para el control de máquinas y procesos en instalaciones de Ø 22 mm. La referencia XB5AA51 funciona con un mecanismo de impulso y retorno por resorte y emplea terminales de abrazadera de tornillo para una conexión sencilla. El pulsador XB5AA51 permite una clara identificación visual gracias a su color amarillo y a sus marcas definidas, reduciendo errores de cableado y mantenimiento. La referencia XB5AA51 cuenta con protección IP66, IP67, IP69 e IP69K, lo que garantiza su funcionamiento en entornos hostiles, y su bisel plástico es adecuado para aplicaciones con exigencias de resistencia química o doble aislamiento.
Especificaciones Principales de XB5AA51
Harmony XB5
Pulsador
XB5
Plástico || Dark grey plastic
Estándar
Plástico
22,5 mm
1
Circular
Retorno por muelle
Amarillo Rasante, Sin marcado
1 NA
Ruptura lenta
Bornas tornillo, <= 2 x 1.5 mm² Con extremo de cable acorde a IEC 60947-1 || Bornas tornillo, 1 x 0,22-2 x 2,5 mm² sin terminal acorde a IEC 60947-1
Otras Especificaciones de XB5AA51
42 mm
30 mm
52 mm
(13-14)NO
0,037 kg
7000000 Pa en 55 °C, distancia: 0,1 m
Contactos estándar
Sin
2,6 mm - tipo de cable: NA estado eléctrico cambiante) || 4,3 mm - tipo de cable: viaje total)
3,8 N NA estado eléctrico cambiante
10000000 ciclos
0,8…1,2 N.m acorde a IEC 60947-1
Cruzado compatible con Philips nº 1 destornillador || Cruzado compatible con Pozidriv no 1 destornillador || Ranurado compatible con plano 4 mm Ø destornillador || Ranurado compatible con plano 5,5 mm Ø destornillador
Aleación de plata (Ag/Ni)
10 A Fusible de cartucho tipo gG acorde a IEC 60947-5-1
10 A acorde a IEC 60947-5-1
600 V (grado contaminación 3) acorde a IEC 60947-1
6 kV acorde a IEC 60947-1
3 A en 240 V, AC-15, A600 acorde a IEC 60947-5-1 || 6 A en 120 V, AC-15, A600 acorde a IEC 60947-5-1 || 0,1 A en 600 V, DC-13, Q600 acorde a IEC 60947-5-1 || 0,27 A en 250 V, DC-13, Q600 acorde a IEC 60947-5-1 || 0,55 A en 125 V, DC-13, Q600 acorde a IEC 60947-5-1 || 1,2 A en 600 V, AC-15, A600 acorde a IEC 60947-5-1
1000000 ciclos AC-15, 2 A en 230 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1, estado 1 Apéndice C || 1000000 ciclos AC-15, 3 A en 120 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1, estado 1 Apéndice C || 1000000 ciclos AC-15, 4 A en 24 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1, estado 1 Apéndice C || 1000000 ciclos DC-13, 0,2 A en 110 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1, estado 1 Apéndice C || 1000000 ciclos DC-13, 0,5 A en 24 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1, estado 1 Apéndice C
λ < 10exp(-6) en 5 V y L/R = 1 mA en entorno limpio acorde a IEC 60947-5-4 || λ < 10exp(-8) en 17 V y L/R = 5 mA en entorno limpio acorde a IEC 60947-5-4
Producto completo
NA
1
XB5AACUST01
XB5
TH
-40…70 °C
-40…70 °C
Clase II acorde a IEC 60536
IP66 conforme a IEC 60529 || IP67 || JIS C8201-1 || IP69K
NEMA 13 || NEMA 4X
IK03 acorde a IEC 50102
IEC 60947-5-1 || CSA C22.2 No 14 || IEC 60947-5-4 || JIS C8201-5-1 || IEC 60947-1 || UL 508 || JIS C8201-1
DNV || CSA || Registrado por UL || LROS (Lloyds Register of Shipping) || BV
5 gn (f= 2…500 Hz) conforming to IEC 60068-2-6
30 gn (duración 18 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27 || 50 gn (duración 11 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27
