Descripción de XB5AA21

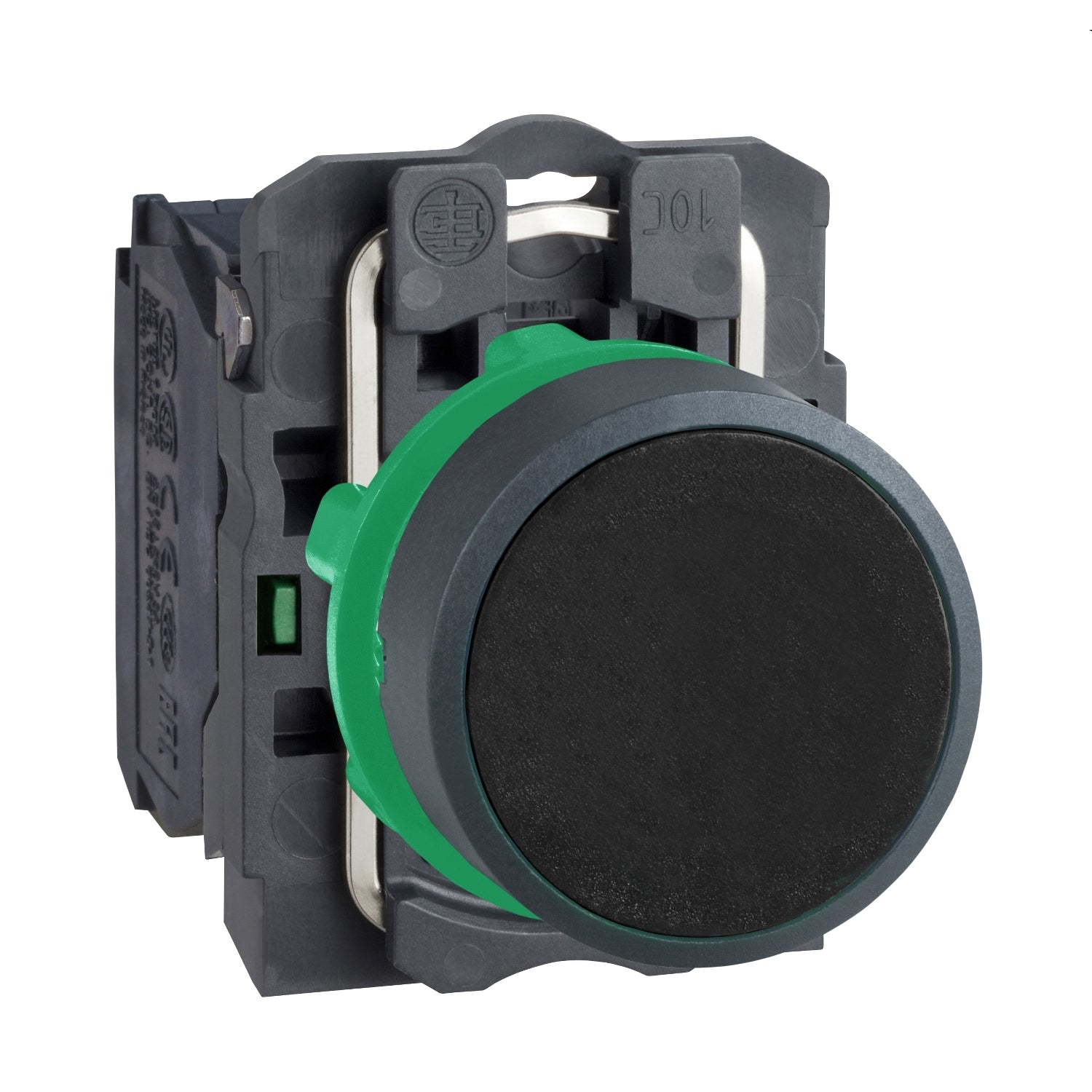

La referencia XB5AA21 Schneider es un pulsador rasante Harmony XB5 de color negro con contacto normalmente abierto, diseñado para aplicaciones de mando en sistemas de control industrial de Ø 22 mm. La referencia XB5AA21 funciona mediante un mecanismo de impulso y retorno por resorte y utiliza bornes de tornillo para una conexión sencilla y segura. El pulsador XB5AA21 proporciona un control robusto y fiable en máquinas y procesos, con una clara identificación visual gracias a sus colores y marcas. La referencia XB5AA21 cuenta con un grado de protección IP66 y un bisel de plástico que lo hace adecuado para aplicaciones que requieren doble aislamiento eléctrico o resistencia a agentes químicos.
Especificaciones Principales de XB5AA21
Harmony XB5
Pulsador
XB5
Plástico || Dark grey plastic
Estándar
Plástico
22,5 mm
1
Circular
Retorno por muelle
Negro Rasante, Sin marcado
1 NA
Ruptura lenta
Bornas tornillo, <= 2 x 1.5 mm² Con extremo de cable acorde a IEC 60947-1 || Bornas tornillo, 1 x 0,22-2 x 2,5 mm² sin terminal acorde a IEC 60947-1
Otras Especificaciones de XB5AA21
42 mm
30 mm
52 mm
(13-14)NO
0,037 kg
7000000 Pa en 55 °C, distancia: 0,1 m
Contactos estándar
Sin
2,6 mm - tipo de cable: NA estado eléctrico cambiante) || 4,3 mm - tipo de cable: viaje total)
3,8 N NA estado eléctrico cambiante
10000000 ciclos
0,8…1,2 N.m acorde a IEC 60947-1
Cruzado compatible con Philips nº 1 destornillador || Cruzado compatible con Pozidriv no 1 destornillador || Ranurado compatible con plano 4 mm Ø destornillador || Ranurado compatible con plano 5,5 mm Ø destornillador
Aleación de plata (Ag/Ni)
10 A Fusible de cartucho tipo gG acorde a IEC 60947-5-1
10 A acorde a IEC 60947-5-1
600 V (grado contaminación 3) acorde a IEC 60947-1
6 kV acorde a IEC 60947-1
3 A en 240 V, AC-15, A600 acorde a IEC 60947-5-1 || 6 A en 120 V, AC-15, A600 acorde a IEC 60947-5-1 || 0,1 A en 600 V, DC-13, Q600 acorde a IEC 60947-5-1 || 0,27 A en 250 V, DC-13, Q600 acorde a IEC 60947-5-1 || 0,55 A en 125 V, DC-13, Q600 acorde a IEC 60947-5-1 || 1,2 A en 600 V, AC-15, A600 acorde a IEC 60947-5-1
1000000 ciclos AC-15, 2 A en 230 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1, estado 1 Apéndice C || 1000000 ciclos AC-15, 3 A en 120 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1, estado 1 Apéndice C || 1000000 ciclos AC-15, 4 A en 24 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1, estado 1 Apéndice C || 1000000 ciclos DC-13, 0,2 A en 110 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1, estado 1 Apéndice C || 1000000 ciclos DC-13, 0,5 A en 24 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1, estado 1 Apéndice C
λ < 10exp(-6) en 5 V y L/R = 1 mA en entorno limpio acorde a IEC 60947-5-4 || λ < 10exp(-8) en 17 V y L/R = 5 mA en entorno limpio acorde a IEC 60947-5-4
Producto completo
NA
1
XB5AACUST01
XB5
TH
-40…70 °C
-40…70 °C
Clase II acorde a IEC 60536
IP66 conforme a IEC 60529 || IP67 || JIS C8201-1 || IP69K
NEMA 13 || NEMA 4X
IK03 acorde a IEC 50102
IEC 60947-1 || UL 508 || JIS C8201-5-1 || IEC 60947-5-4 || IEC 60947-5-1 || CSA C22.2 No 14 || JIS C8201-1
DNV || CSA || Registrado por UL || LROS (Lloyds Register of Shipping) || BV
5 gn (f= 2…500 Hz) conforming to IEC 60068-2-6
30 gn (duración 18 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27 || 50 gn (duración 11 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27
