Descripción de XB5AL73415

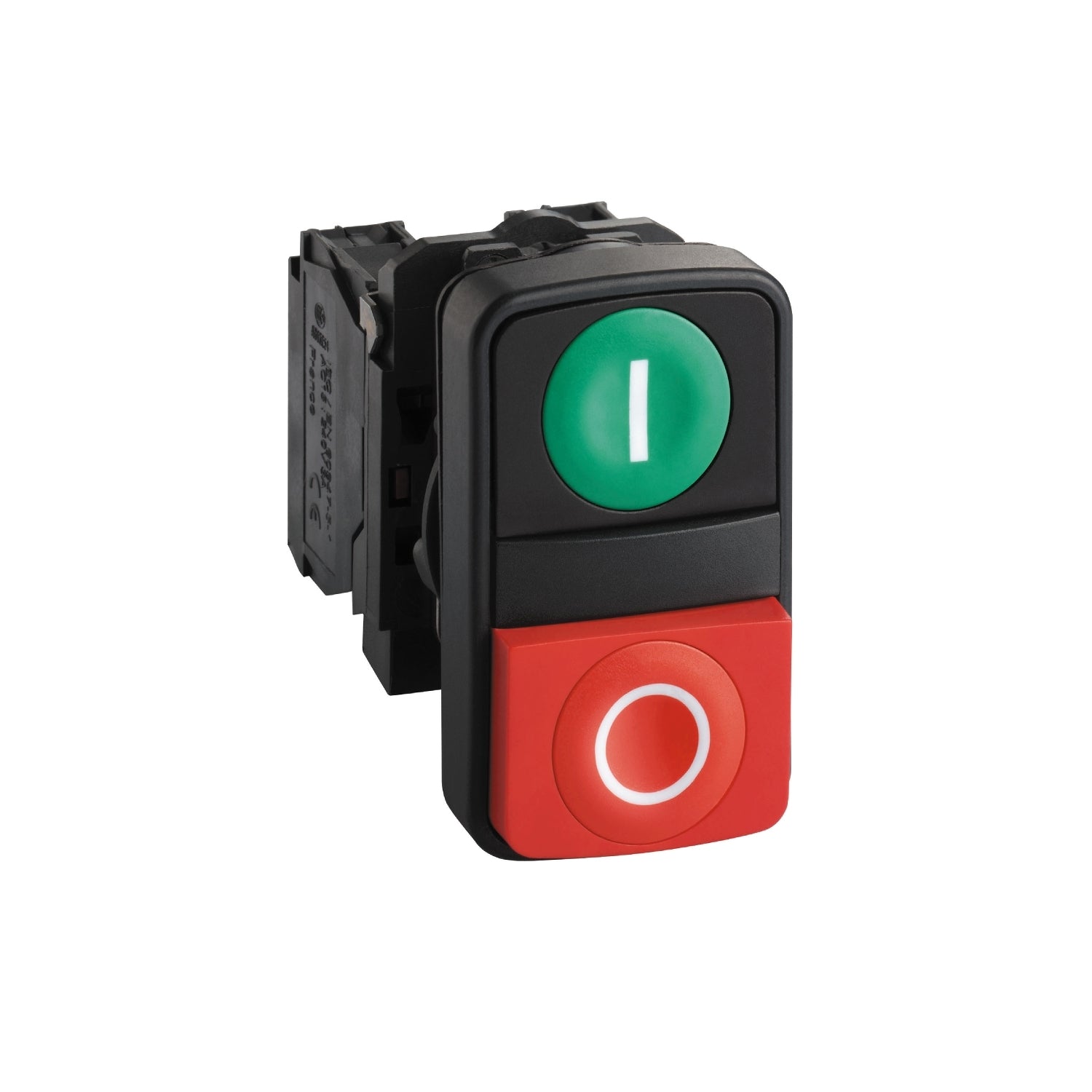

La referencia XB5AL73415 Schneider es un pulsador doble Harmony XB5 con cabezal verde y rojo, diseñado para funciones de mando diferenciadas en un único dispositivo de Ø 22 mm. La referencia XB5AL73415 funciona mediante un mecanismo de retorno por resorte y utiliza bornes de tornillo para su conexión a los circuitos de control. El pulsador doble XB5AL73415 permite una identificación clara de funciones gracias a la diferenciación cromática de sus dos pulsadores. La referencia XB5AL73415 está pensada para aplicaciones industriales donde se requiere una solución compacta y robusta para el control de máquinas.
Especificaciones Principales de XB5AL73415
Harmony XB5
Placa base doble
XB5
Dark grey plastic
Plástico
Estándar
22,5 mm
Rectangular
Retorno por muelle
Pulsadores 1 rasante - 1 saliente
Verde 'I' - rojo 'O'
1 NA + 1 NC
Ruptura lenta
Bornas tornillo, <= 2 x 1.5 mm² Con extremo de cable acorde a IEC 60947-1 || Bornas tornillo, >= 1 x 0.22 mm² sin terminal acorde a IEC 60947-1 || Terminales de resorte, <= 2 x 1.5 mm² Con extremo de cable acorde a IEC 60947-1 || Terminales de resorte, >= 1 x 0.22 mm² sin terminal acorde a IEC 60947-1
Producto completo
Otras Especificaciones de XB5AL73415
50 mm
30 mm
59 mm
(21-22)NC || (13-14)NO
0,053 kg
7000000 Pa en 55 °C, distancia: 0,1 m
Con marcaje en blanco cuando las tapas verdes, rojas o negras || Con marcaje en negro cuando las tapas blancas
Verde Rasante, I - tipo de cable: blanco) || Rojo saliente, O - tipo de cable: blanco)
Contactos estándar
Con acorde a IEC 60947-5-1 Apéndice K
1,5 mm - tipo de cable: NC estado eléctrico cambiante) || 2,6 mm - tipo de cable: NA estado eléctrico cambiante) || 4,3 mm - tipo de cable: viaje total)
3,5 N NC estado eléctrico cambiante || 3,8 N NA estado eléctrico cambiante
1000000 ciclos
0,8…1,2 N.m acorde a IEC 60947-1
Cruzado compatible con JIS N.º 1 destornillador || Cruzado compatible con Philips nº 1 destornillador || Cruzado compatible con Pozidriv no 1 destornillador || Ranurado compatible con plano 4 mm Ø destornillador || Ranurado compatible con plano 5,5 mm Ø destornillador
Aleación de plata (Ag/Ni)
10 A Fusible de cartucho tipo gG acorde a IEC 60947-5-1
10 A acorde a IEC 60947-5-1
600 V (grado contaminación 3) acorde a IEC 60947-1
6 kV acorde a IEC 60947-1
3 A en 240 V, AC-15, A600 acorde a IEC 60947-5-1 || 6 A en 120 V, AC-15, A600 acorde a IEC 60947-5-1 || 0,1 A en 600 V, DC-13, Q600 acorde a IEC 60947-5-1 || 0,27 A en 250 V, DC-13, Q600 acorde a IEC 60947-5-1 || 0,55 A en 125 V, DC-13, Q600 acorde a IEC 60947-5-1 || 1,2 A en 600 V, AC-15, A600 acorde a IEC 60947-5-1
1000000 ciclos AC-15, 2 A en 230 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1, estado 1 Apéndice C || 1000000 ciclos AC-15, 3 A en 120 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1, estado 1 Apéndice C || 1000000 ciclos AC-15, 4 A en 24 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1, estado 1 Apéndice C || 1000000 ciclos DC-13, 0,2 A en 110 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1, estado 1 Apéndice C || 1000000 ciclos DC-13, 0,5 A en 24 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1, estado 1 Apéndice C
λ < 10exp(-6) en 5 V, 1 mA en entorno limpio acorde a IEC 60947-5-4 || λ < 10exp(-8) en 17 V, 5 mA en entorno limpio acorde a IEC 60947-5-4
TH
-40…70 °C
-40…70 °C
Clase II acorde a IEC 60536
IP67 conforme a IEC 60529 || JIS C8201-1 || IP69K
NEMA 13 || NEMA 4X
IK03 acorde a IEC 50102
IEC 60947-5-4 || JIS C8201-5-1 || IEC 60947-5-1 || CSA C22.2 No 14 || IEC 60947-1 || UL 508 || JIS C8201-1
CSA || LROS (Lloyds Register of Shipping) || BV || Registrado por UL || DNV
5 gn (f= 2…500 Hz) conforming to IEC 60068-2-6
30 gn (duración 18 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27 || 50 gn (duración 11 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27
