Descripción de XB5AW35M5

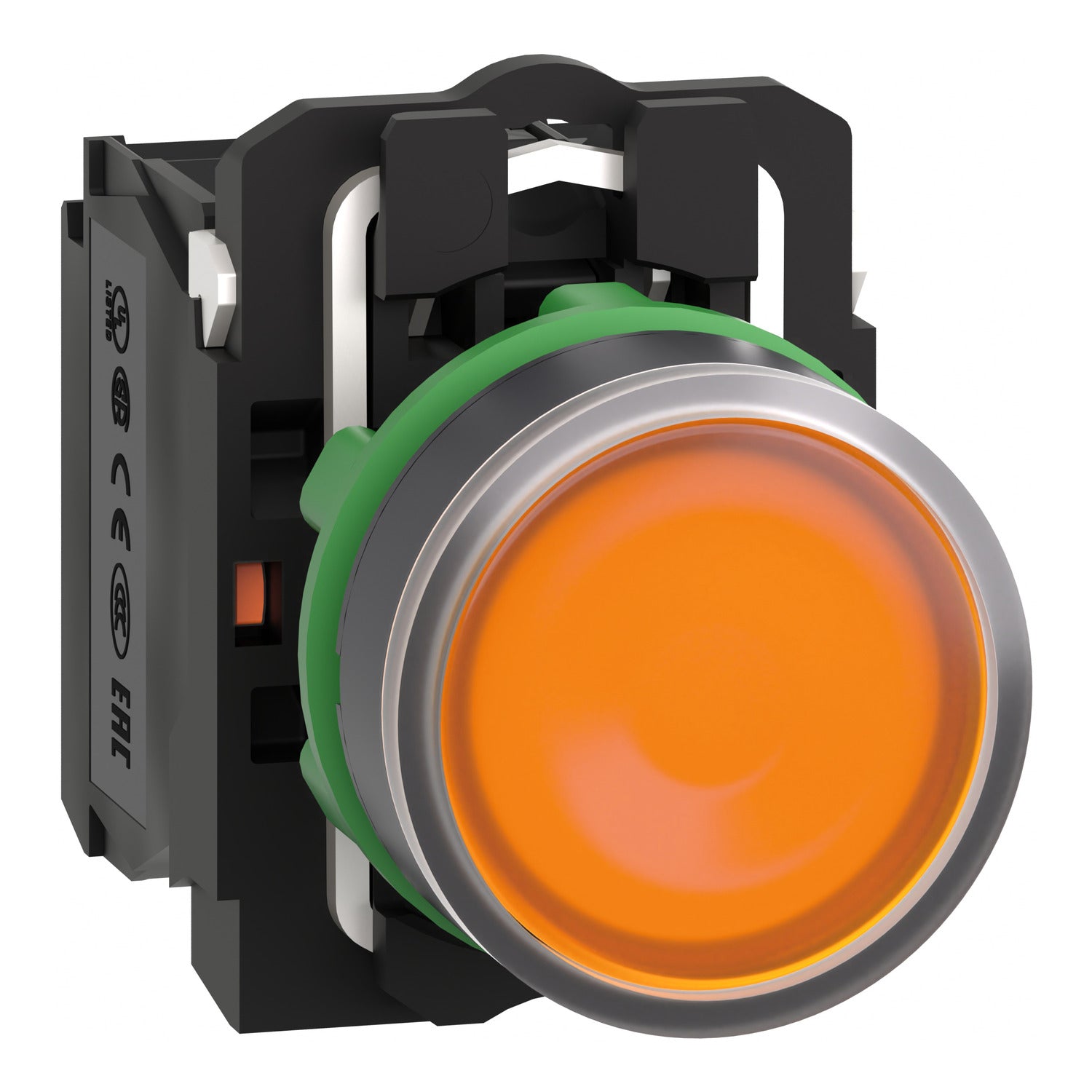

La referencia XB5AW35M5 Schneider es un pulsador luminoso Harmony XB5 de color amarillo con contactos NA y NC, concebido para aplicaciones de control y señalización en instalaciones industriales de Ø 22 mm. La referencia XB5AW35M5 se alimenta con 220 a 240 V CA, funciona con un mecanismo de retorno por resorte, integra un LED y utiliza bornes de tornillo para su conexión a los circuitos de control. El pulsador luminoso XB5AW35M5 permite una clara visibilidad del estado de la máquina incluso a distancia gracias a su iluminación LED intensa y estable. La referencia XB5AW35M5 cuenta con protección IP66, IP67, IP69 e IP69K, siendo adecuada para entornos hostiles, y su bisel de plástico la hace ideal para aplicaciones que requieren buena resistencia a sustancias químicas o doble aislamiento eléctrico.
Especificaciones Principales de XB5AW35M5
Harmony XB5
Pulsador luminoso
XB5
Dark grey plastic
Plástico
Estándar
22,5 mm
1
Circular
Retorno por muelle
Naranja Rasante, Sin marcado
Con lente lisa
1 NA + 1 NC
Ruptura lenta
Bornas tornillo, <= 2 x 1.5 mm² Con extremo de cable acorde a IEC 60947-1 || Bornas tornillo, 1 x 0,22-2 x 2,5 mm² sin terminal acorde a IEC 60947-1
Universal LED
LED integrado
230...240 V CA 50/60 Hz
Naranja
Otras Especificaciones de XB5AW35M5
42 mm
30 mm
57 mm
(13-14)NO || (21-22)NC
0,056 kg
7000000 Pa en 55 °C, distancia: 0,1 m
Contactos estándar
Con acorde a IEC 60947-5-1 anexo K
1,5 mm - tipo de cable: NC estado eléctrico cambiante) || 2,6 mm - tipo de cable: NA estado eléctrico cambiante) || 4,3 mm - tipo de cable: viaje total)
3,5 N NC estado eléctrico cambiante || 3,8 N
10000000 ciclos
0,8…1,2 N.m acorde a IEC 60947-1
Cruzado compatible con Philips nº 1 destornillador || Cruzado compatible con Pozidriv no 1 destornillador || Ranurado compatible con plano 4 mm Ø destornillador || Ranurado compatible con plano 5,5 mm Ø destornillador
Aleación de plata (Ag/Ni)
10 A Fusible de cartucho tipo gG acorde a IEC 60947-5-1
10 A acorde a IEC 60947-5-1
600 V (grado contaminación 3) acorde a IEC 60947-1
6 kV acorde a IEC 60947-1
3 A en 240 V, AC-15, A600 acorde a IEC 60947-5-1 || 6 A en 120 V, AC-15, A600 acorde a IEC 60947-5-1 || 0,1 A en 600 V, DC-13, Q600 acorde a IEC 60947-5-1 || 0,27 A en 250 V, DC-13, Q600 acorde a IEC 60947-5-1 || 0,55 A en 125 V, DC-13, Q600 acorde a IEC 60947-5-1 || 1,2 A en 600 V, AC-15, A600 acorde a IEC 60947-5-1
1000000 ciclos, AC-15, 2 A en 230 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C || 1000000 ciclos, AC-15, 3 A en 120 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C || 1000000 ciclos, AC-15, 4 A en 24 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C || 1000000 ciclos, DC-13, 0,2 A en 110 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C || 1000000 ciclos, DC-13, 0,5 A en 24 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C
λ < 10exp(-6) en 5 V, 1 mA en entorno limpio acorde a IEC 60947-5-4 || λ < 10exp(-8) en 17 V, 5 mA en entorno limpio acorde a IEC 60947-5-4
Estable
195…264 V CA
14 mA
100000 h a tensión nominal y 25 °C
1 kV acorde a IEC 61000-4-5
Producto completo
TH
-40…70 °C
-40…70 °C
Clase II acorde a IEC 60536
IP66 conforme a IEC 60529 || JIS C8201-1 || IP69K || IP67
NEMA 13 || NEMA 4X
IK05 acorde a IEC 50102
IEC 60947-5-1 || UL 508 || CSA C22.2 No 14 || IEC 60947-5-4 || IEC 60947-1 || JIS C8201-5-1 || JIS C8201-1
CSA || LROS (Lloyds Register of Shipping) || BV || Registrado por UL || DNV
5 gn (f= 2…500 Hz) conforming to IEC 60068-2-6
30 gn (duración 18 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27 || 50 gn (duración 11 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27
2 kV acorde a IEC 61000-4-4
10 V/m conforme a IEC 61000-4-3
6 kV en contacto (en piezas metálicas) conforme a IEC 61000-4-2 || 8 kV en aire libre (en piezas aislantes) conforme a IEC 61000-4-2
Clase B acorde a IEC 55011
