Descripción de XB5AD21

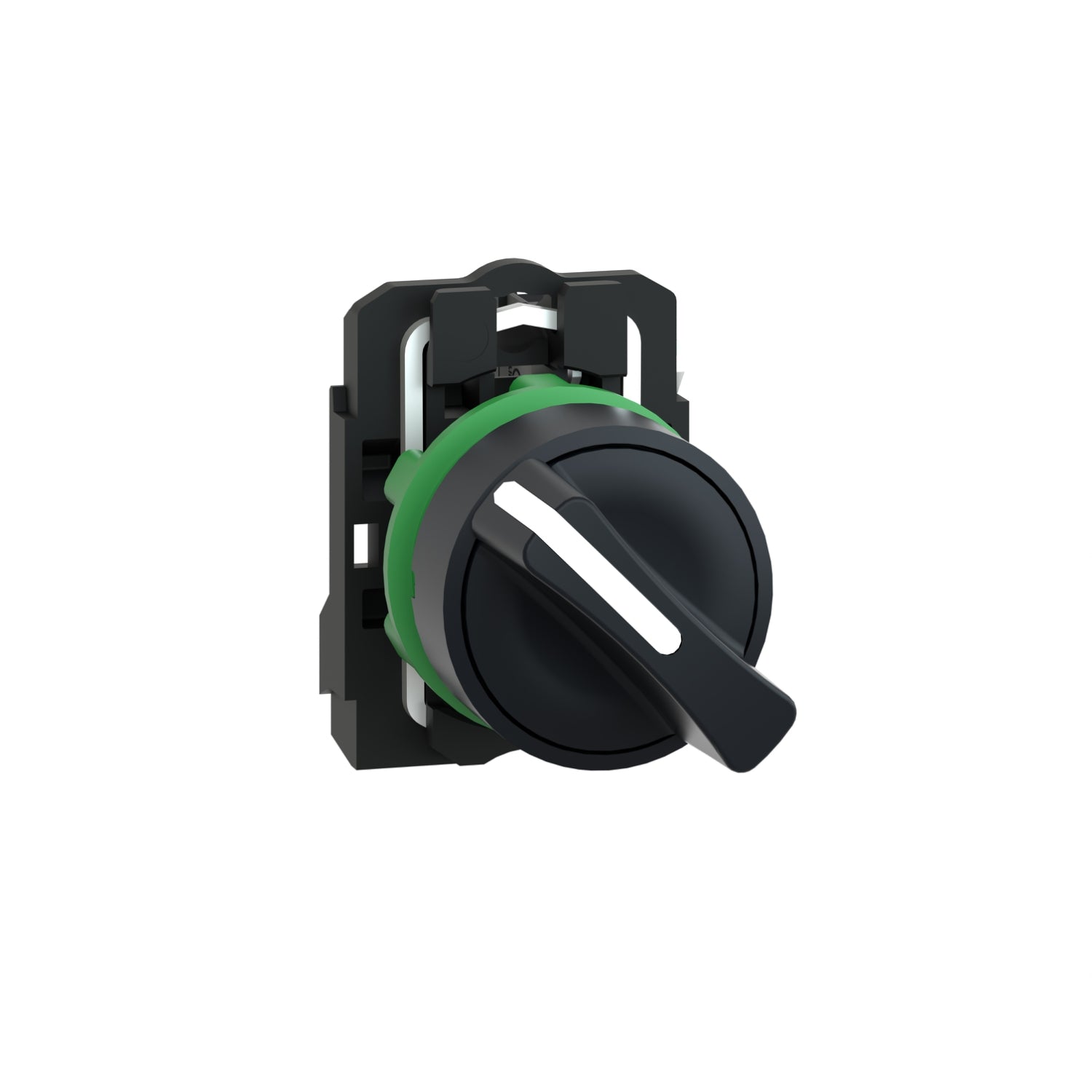

La referencia XB5AD21 Schneider es un selector Harmony XB5 de color negro con 2 posiciones y contacto normalmente abierto, equipado con maneta corta para aplicaciones de control industrial de Ø 22 mm. La referencia XB5AD21 funciona mediante un mecanismo de posición fija y utiliza bornes de tornillo para la conexión a los circuitos de control. El selector XB5AD21 ofrece una forma eficaz de configurar distintos modos de funcionamiento en máquinas e instalaciones. La referencia XB5AD21 dispone de un grado de protección IP69 y de un bisel de plástico que lo hace adecuado para entornos exigentes con necesidad de resistencia química o doble aislamiento eléctrico.
Especificaciones Principales de XB5AD21
Harmony XB5
Selector
XB5
Dark grey plastic
Estándar
22,5 mm
1
Circular
Fijas
Negro maneta estándar
2 posiciones de 90°
1 NA
Ruptura lenta
Bornas tornillo, <= 2 x 1.5 mm² Con extremo de cable acorde a IEC 60947-1 || Bornas tornillo, >= 1 x 0.22 mm² sin terminal acorde a IEC 60947-1
Otras Especificaciones de XB5AD21
42 mm
30 mm
70 mm
(13-14)NO
0,043 kg
7000000 Pa en 55 °C, distancia: 0,1 m
Contactos estándar
Sin
0,14 N.m NA estado eléctrico cambiante
1000000 ciclos
0,8…1,2 N.m acorde a IEC 60947-1
Cruzado compatible con Philips nº 1 destornillador || Cruzado compatible con Pozidriv no 1 destornillador || Ranurado compatible con plano 4 mm Ø destornillador || Ranurado compatible con plano 5,5 mm Ø destornillador
Aleación de plata (Ag/Ni)
10 A Fusible de cartucho tipo gG acorde a IEC 60947-5-1
10 A acorde a IEC 60947-5-1
600 V (grado contaminación 3) acorde a IEC 60947-1
6 kV acorde a IEC 60947-1
3 A en 240 V, AC-15, A600 acorde a IEC 60947-5-1 || 6 A en 120 V, AC-15, A600 acorde a IEC 60947-5-1 || 0,1 A en 600 V, DC-13, Q600 acorde a IEC 60947-5-1 || 0,27 A en 250 V, DC-13, Q600 acorde a IEC 60947-5-1 || 0,55 A en 125 V, DC-13, Q600 acorde a IEC 60947-5-1 || 1,2 A en 600 V, AC-15, A600 acorde a IEC 60947-5-1
1000000 ciclos, AC-15, 2 A en 230 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C || 1000000 ciclos, AC-15, 3 A en 120 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C || 1000000 ciclos, AC-15, 4 A en 24 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C || 1000000 ciclos, DC-13, 0,2 A en 110 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C || 1000000 ciclos, DC-13, 0,5 A en 24 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C
λ < 10exp(-6) en 5 V, 1 mA en entorno limpio acorde a IEC 60947-5-4 || λ < 10exp(-8) en 17 V, 5 mA en entorno limpio acorde a IEC 60947-5-4
Producto completo
TH
-40…70 °C
-40…70 °C
Clase II conforming to IEC 60536
IP67 conforme a IEC 60529 || JIS C8201-1 || IP69K
NEMA 13 || NEMA 4X
IK04 acorde a IEC 50102
IEC 60947-1 || IEC 60947-5-4 || IEC 60947-5-1 || JIS C8201-5-1 || UL 508 || CSA C22.2 No 14 || JIS C8201-1
BV || UL || CSA || DNV || LROS (Lloyds Register of Shipping)
5 gn (f= 2…500 Hz) conforming to IEC 60068-2-6
30 gn (duración 18 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27 || 50 gn (duración 11 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27
