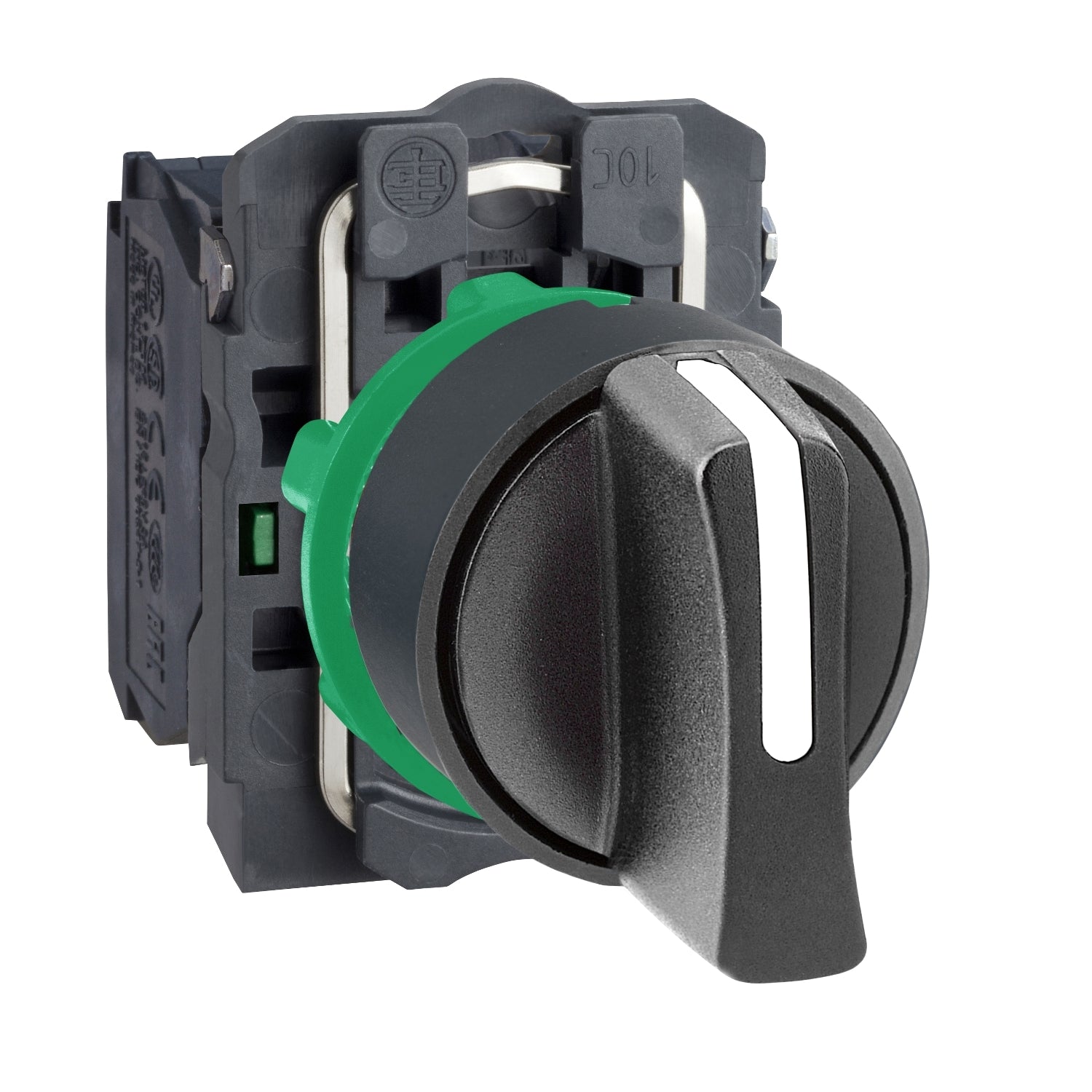

XB5AD53 - Selector 3 posiciones Harmony XB5 - na+na maneta corta Schneider
XB5AD53 - Selector 3 posiciones Harmony XB5 - na+na maneta corta Schneider
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Descripción de XB5AD53
La referencia XB5AD53 Schneider es un selector Harmony XB5 de color negro con 3 posiciones y retorno al centro por resorte, pensado para aplicaciones de control en sistemas industriales de Ø 22 mm. La referencia XB5AD53 utiliza un mecanismo de retorno por resorte y bornes de tornillo para una conexión fiable. El selector XB5AD53 permite disponer de varias entradas de control en una misma interfaz de mando. La referencia XB5AD53 cuenta con un grado de protección IP69 y un bisel de plástico adecuado para aplicaciones con exigencias de resistencia química y doble aislamiento eléctrico.
Especificaciones Principales de XB5AD53
Harmony XB5
Selector
XB5
Dark grey plastic
Estándar
22,5 mm
1
Circular
Al centro Retorno por muelle
Negro maneta estándar
3 posiciones de +/- 45°
2 NA
Ruptura lenta
Bornas tornillo, <= 2 x 1.5 mm² Con extremo de cable acorde a IEC 60947-1 || Bornas tornillo, >= 1 x 0.22 mm² sin terminal acorde a IEC 60947-1
Otras Especificaciones de XB5AD53
42 mm
30 mm
70 mm
(13-14)NO
0,052 kg
7000000 Pa en 55 °C, distancia: 0,1 m
Contactos estándar
Sin
0,14 N.m NA estado eléctrico cambiante
1000000 ciclos
0,8…1,2 N.m acorde a IEC 60947-1
Cruzado compatible con Philips nº 1 destornillador || Cruzado compatible con Pozidriv no 1 destornillador || Ranurado compatible con plano 4 mm Ø destornillador || Ranurado compatible con plano 5,5 mm Ø destornillador
Aleación de plata (Ag/Ni)
10 A Fusible de cartucho tipo gG acorde a IEC 60947-5-1
10 A acorde a IEC 60947-5-1
600 V (grado contaminación 3) acorde a IEC 60947-1
6 kV acorde a IEC 60947-1
3 A en 240 V, AC-15, A600 acorde a IEC 60947-5-1 || 6 A en 120 V, AC-15, A600 acorde a IEC 60947-5-1 || 0,1 A en 600 V, DC-13, Q600 acorde a IEC 60947-5-1 || 0,27 A en 250 V, DC-13, Q600 acorde a IEC 60947-5-1 || 0,55 A en 125 V, DC-13, Q600 acorde a IEC 60947-5-1 || 1,2 A en 600 V, AC-15, A600 acorde a IEC 60947-5-1
1000000 ciclos, AC-15, 2 A en 230 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C || 1000000 ciclos, AC-15, 3 A en 120 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C || 1000000 ciclos, AC-15, 4 A en 24 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C || 1000000 ciclos, DC-13, 0,2 A en 110 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C || 1000000 ciclos, DC-13, 0,5 A en 24 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C
λ < 10exp(-6) en 5 V, 1 mA en entorno limpio acorde a IEC 60947-5-4 || λ < 10exp(-8) en 17 V, 5 mA en entorno limpio acorde a IEC 60947-5-4
Producto completo
TH
-40…70 °C
-40…70 °C
Clase II conforming to IEC 60536
IP67 conforme a IEC 60529 || JIS C8201-1 || IP69K
NEMA 13 || NEMA 4X
IK04 acorde a IEC 50102
IEC 60947-5-1 || UL 508 || CSA C22.2 No 14 || IEC 60947-5-4 || IEC 60947-1 || JIS C8201-5-1 || JIS C8201-1
BV || UL || CSA || DNV || LROS (Lloyds Register of Shipping)
5 gn (f= 2…500 Hz) conforming to IEC 60068-2-6
30 gn (duración 18 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27 || 50 gn (duración 11 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27
