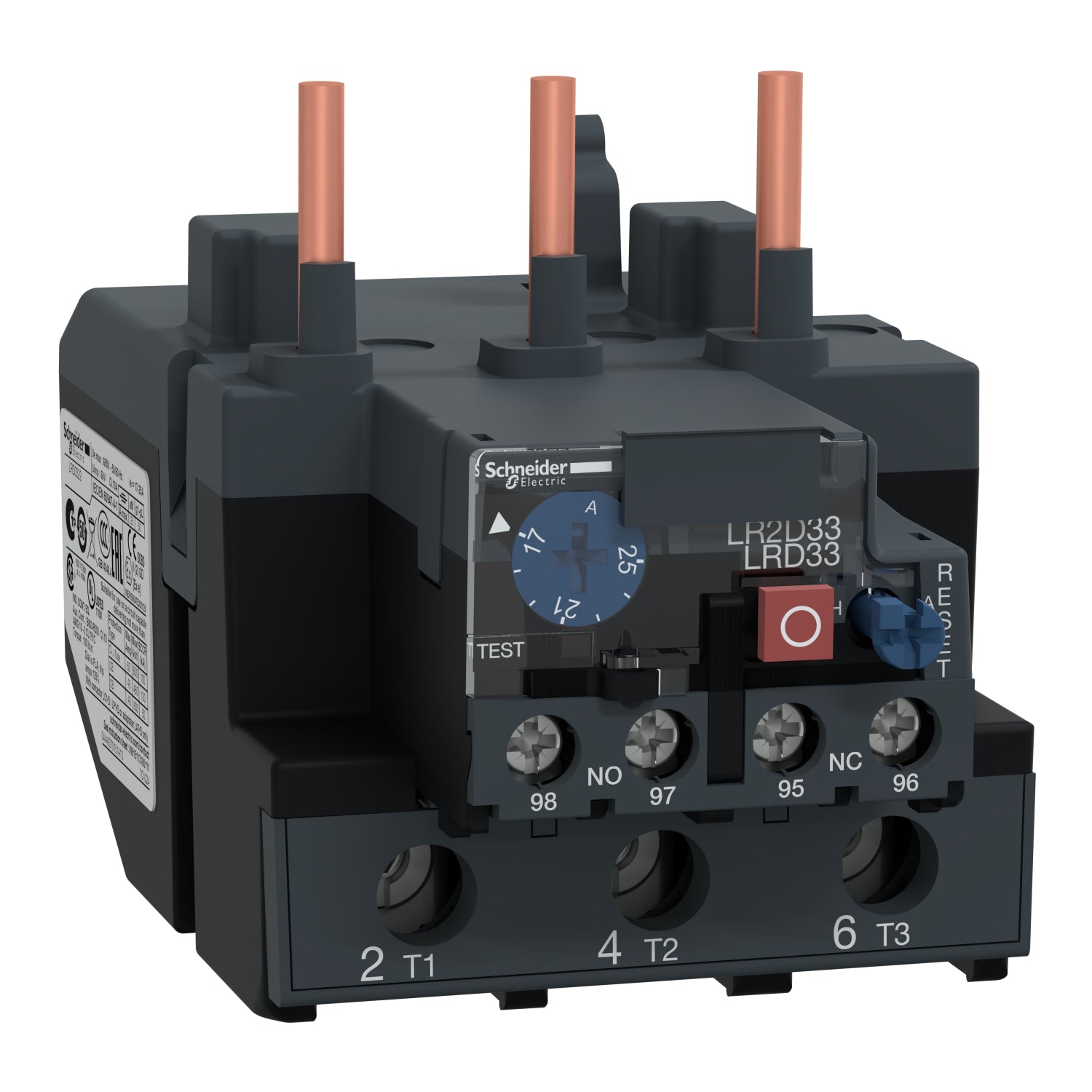

LRD3322 - Relé térmico Schneider TeSys 17-25 A Clase 10A
LRD3322 - Relé térmico Schneider TeSys 17-25 A Clase 10A
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Descripción de LRD3322
La referencia LRD3322 Schneider es un relé de sobrecarga térmica para motor TeSys con un rango de ajuste térmico de 17 a 25 A y una tensión nominal de 690 V. La referencia LRD3322 dispone de clase de disparo 10 A y está diseñada para la protección de motores trifásicos de 11 kW a 400 V, incorporando dial de ajuste térmico, selector de restablecimiento manual y automático, botón de prueba de disparo, botón de parada, indicador de estado y dos contactos auxiliares 1NO más 1NC para señalización de fallo. El relé térmico LRD3322 cuenta con ajustes protegidos mediante cubierta transparente bloqueable por sellado, conexión por borne atornillado con acoplamiento directo a los terminales inferiores de contactores de 3 polos LC1D8 a D95, montaje en carril DIN o fijación por tornillo separado del contactor mediante bornero LA7D364 que se pide por separado, certificaciones IEC, UL, CSA, CCC, EAC, ATEX y Marine y cumplimiento con Green Premium RoHS y Reach.
Especificaciones Principales de LRD3322
TeSys
TeSys LRD || TeSys DF
Reles de sobrecarga térmica diferencial
LRD
Protección del motor
LC1D80 || LC1D95
CC || CA
Clase 10A acorde a IEC 60947-4-1
17…25 A
Circuito de alimentación, estado 1 1000 V acorde a IEC 60947-4-1 || Circuito de alimentación, estado 1 600 V acorde a CSA || Circuito de alimentación, estado 1 600 V acorde a UL
Otras Especificaciones de LRD3322
0...400 Hz
Placa, con accesorios específicos || Carril, con accesorios específicos || Bajo contactor
1,14 +/- 0,06 Ir acorde a IEC 60947-4-1
1 NA + 1 NC
5 A para circuito de señalización
0,72 A en 500 V AC-15 para circuito de señalización || 0,06 A en 440 V DC-13 para circuito de señalización
1000 V CA 0...400 Hz para circuito de alimentación acorde a IEC 60947-4-1
4 A gG for circuito de señalización || 4 A BS for circuito de señalización
6 kV acorde a IEC 60947-1
Corriente disparo 130% de Ir en de fases, la última a 0
Rojo Pulsador, estado 1 parada || Azul Pulsador, estado 1 Reajuste
-20…60 °C
Circuito de alimentación, estado 1 Bornas tornillo 1 cable(s) 4…35 mm² flexible Sin extremidad de cable || Circuito de alimentación, estado 1 Bornas tornillo 1 cable(s) 4…35 mm² flexible Con extremo de cable || Circuito de alimentación, estado 1 Bornas tornillo 1 cable(s) 4…35 mm² sólido Sin extremidad de cable || Circuito de control, estado 1 Bornas tornillo 2 cable(s) 1…2,5 mm² flexible Sin extremidad de cable || Circuito de control, estado 1 Bornas tornillo 2 cable(s) 1…2,5 mm² flexible Con extremo de cable || Circuito de control, estado 1 Bornas tornillo 2 cable(s) 1…2,5 mm² sólido Sin extremidad de cable
Circuito de control, estado 1 1,7 N.m - en Bornas tornillo || Circuito de alimentación, estado 1 9 N.m - en Bornas tornillo
81 mm
70 mm
115 mm
0,51 kg
acorde a IACS E10
IP20 conforming to IEC 60529
-20…60 °C sin disminución acorde a IEC 60947-4-1
-60…70 °C
V1 acorde a UL 94
Vibraciones:6 Gn acorde a IEC 60068-2-6 || Impactos:15 Gn para 11 ms acorde a IEC 60068-2-7
2,2 kV en 50 Hz acorde a IEC 60947-1
EN/IEC 60947-4-1 || EN/IEC 60947-5-1 || UL 60947-4-1 || UL 60947-5-1 || CSA C22.2 No 60947-4-1 || CSA C22.2 No 60947-5-1 || GB/T 14048.4 || GB/T 14048.5 || EN 50495
IEC || UL || CSA || CCC || EAC || ATEX INERIS || UKCA
