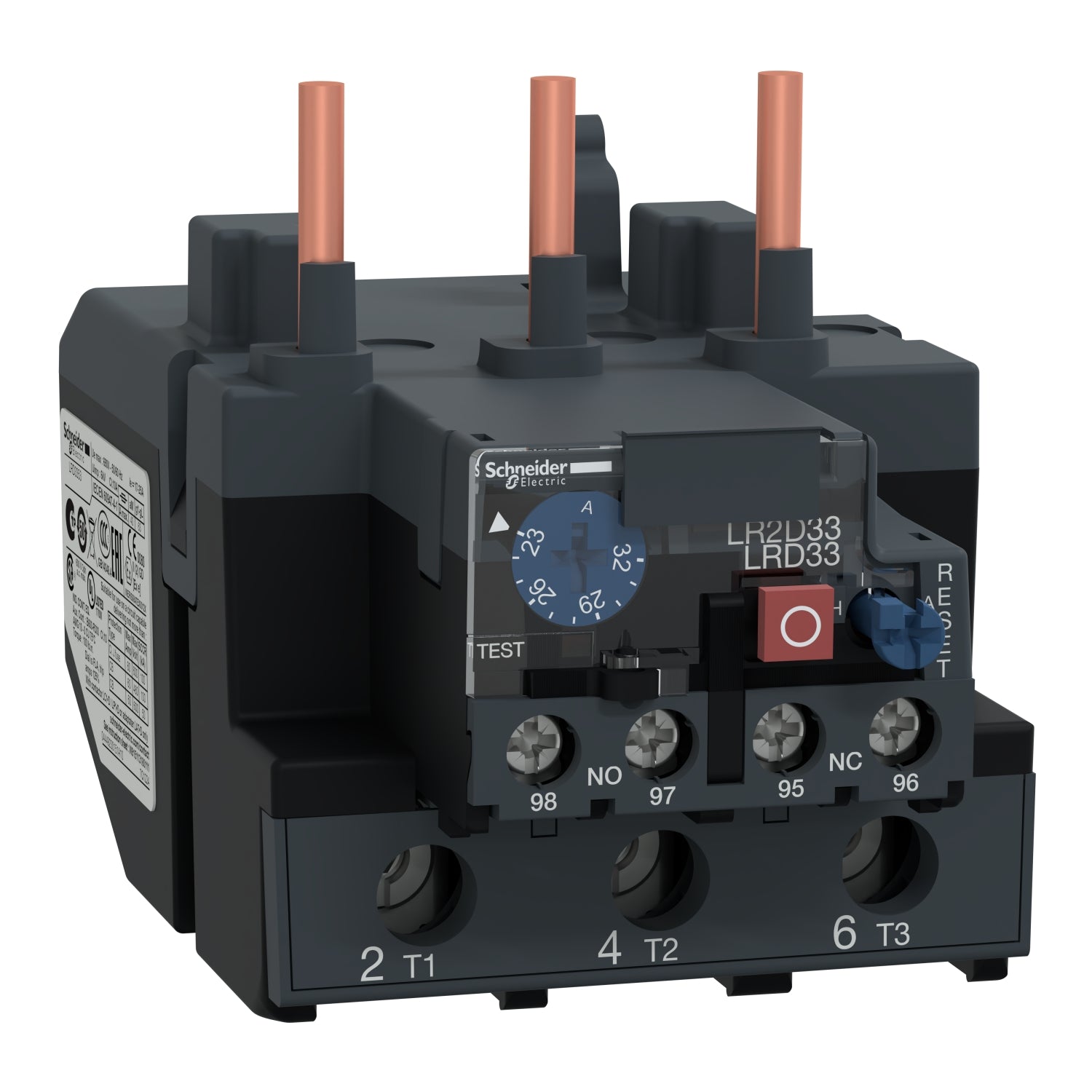

LRD3353 - Relé térmico Schneider TeSys 23-32 A Clase 10A
LRD3353 - Relé térmico Schneider TeSys 23-32 A Clase 10A
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Descripción de LRD3353
La referencia LRD3353 Schneider es un relé de sobrecarga térmica para motor TeSys con un rango de ajuste térmico de 23 a 32 A y una tensión nominal de 1000 V. La referencia LRD3353 dispone de clase de disparo 10 A y está diseñada para la protección de motores trifásicos de 15 kW a 400 V, incorporando dispositivo diferencial con detección de fallo de fase y desequilibrio de carga. El relé térmico LRD3353 cuenta con ajustes protegidos mediante cubierta transparente bloqueable por sellado, conexión por borne atornillado con acoplamiento directo a los terminales inferiores de contactores de 3 polos LC1D8 a D95, montaje en carril DIN o fijación por tornillo separado del contactor mediante bornero LA7D364 que se pide por separado, certificaciones IEC, UL, CSA, CCC, EAC, ATEX y Marine y cumplimiento con Green Premium RoHS y Reach.
Especificaciones Principales de LRD3353
TeSys
TeSys LRD || TeSys DF
Reles de sobrecarga térmica diferencial
LRD
Protección del motor
LC1D80 || LC1D95
CA || CC
Clase 10A acorde a IEC 60947-4-1
23…32 A
Circuito de alimentación, estado 1 1000 V acorde a IEC 60947-4-1 || Circuito de alimentación, estado 1 600 V acorde a CSA || Circuito de alimentación, estado 1 600 V acorde a UL
Otras Especificaciones de LRD3353
0...400 Hz
Placa, con accesorios específicos || Carril, con accesorios específicos || Bajo contactor
1,14 +/- 0,06 Ir acorde a IEC 60947-4-1
1 NA + 1 NC
5 A para circuito de señalización
0,72 A en 500 V AC-15 para circuito de señalización || 0,06 A en 440 V DC-13 para circuito de señalización
1000 V CA 0...400 Hz para circuito de alimentación acorde a IEC 60947-4-1
4 A gG for circuito de señalización || 4 A BS for circuito de señalización
6 kV acorde a IEC 60947-1
Corriente disparo 130% de Ir en de fases, la última a 0
Rojo Pulsador, estado 1 parada || Azul Pulsador, estado 1 Reajuste
-20…60 °C
Circuito de alimentación, estado 1 Bornas tornillo 1 cable(s) 4…35 mm² flexible Sin extremidad de cable || Circuito de alimentación, estado 1 Bornas tornillo 1 cable(s) 4…35 mm² flexible Con extremo de cable || Circuito de alimentación, estado 1 Bornas tornillo 1 cable(s) 4…35 mm² sólido Sin extremidad de cable || Circuito de control, estado 1 Bornas tornillo 2 cable(s) 1…2,5 mm² flexible Sin extremidad de cable || Circuito de control, estado 1 Bornas tornillo 2 cable(s) 1…2,5 mm² flexible Con extremo de cable || Circuito de control, estado 1 Bornas tornillo 2 cable(s) 1…2,5 mm² sólido Sin extremidad de cable
Circuito de control, estado 1 1,7 N.m - en Bornas tornillo || Circuito de alimentación, estado 1 9 N.m - en Bornas tornillo
81 mm
70 mm
115 mm
0,51 kg
acorde a IACS E10
IP20 conforming to IEC 60529
-20…60 °C sin disminución acorde a IEC 60947-4-1
-60…70 °C
V1 acorde a UL 94
Vibraciones:6 Gn acorde a IEC 60068-2-6 || Impactos:15 Gn para 11 ms acorde a IEC 60068-2-7
2,2 kV en 50 Hz acorde a IEC 60947-1
EN/IEC 60947-4-1 || EN/IEC 60947-5-1 || UL 60947-4-1 || UL 60947-5-1 || CSA C22.2 No 60947-4-1 || CSA C22.2 No 60947-5-1 || GB/T 14048.4 || GB/T 14048.5 || EN 50495
IEC || UL || CSA || CCC || EAC || ATEX INERIS || UKCA
