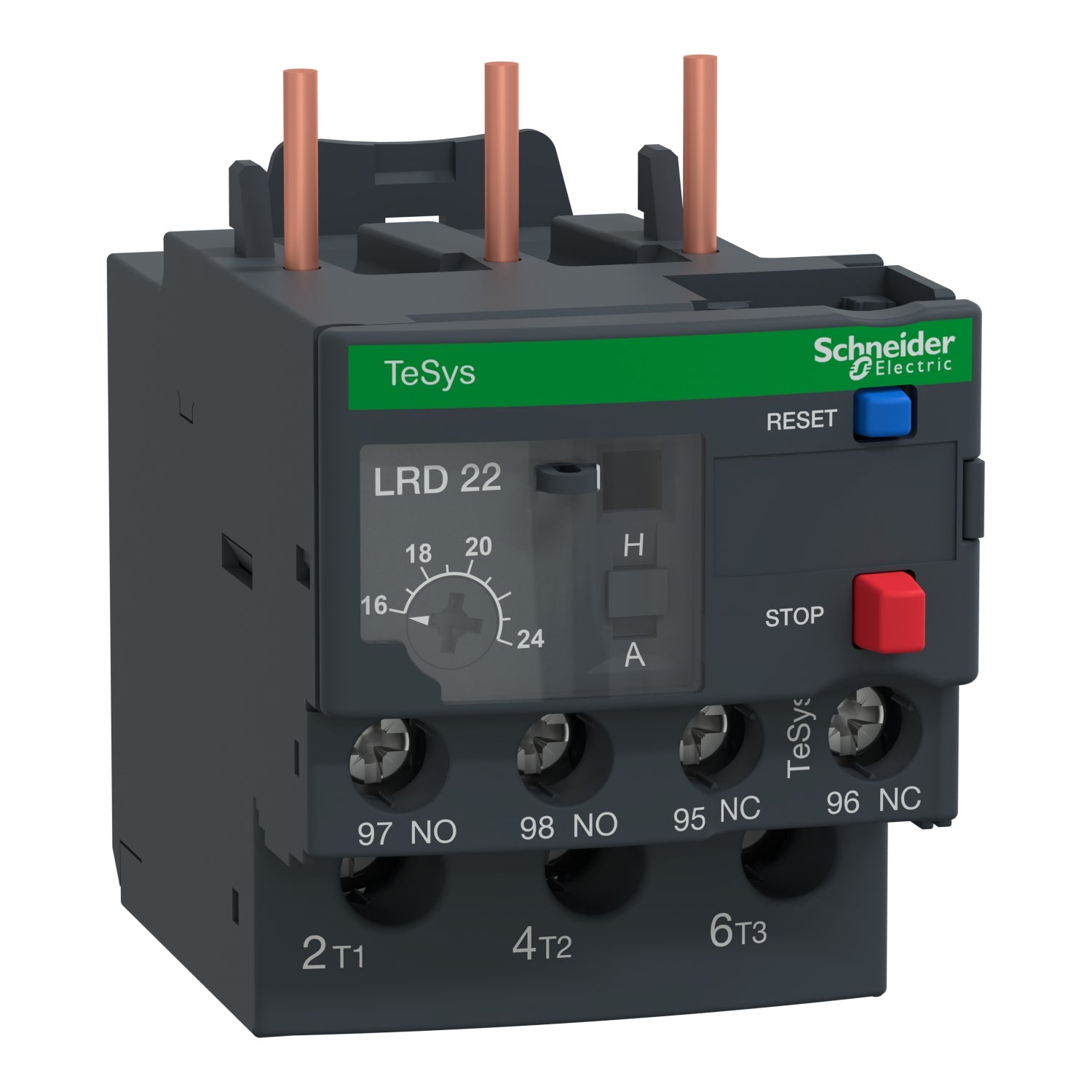

LRD22 - Relé térmico Schneider TeSys 16-24 A Clase 10A
LRD22 - Relé térmico Schneider TeSys 16-24 A Clase 10A
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Descripción de LRD22
La referencia LRD22 Schneider es un relé de sobrecarga térmica diferencial TeSys con un rango de ajuste térmico de 16 a 24 A y una tensión nominal de 690 V. La referencia LRD22 dispone de clase de disparo 10 A y está diseñada para la protección de motores trifásicos de 11 kW a 400 V, estando compensado en temperatura y siendo sensible al fallo de fase, incorporando dial de ajuste térmico, selector de rearme manual y automático, selector de prueba para simular un disparo, botones de rearme y parada, indicador de estado y contactos auxiliares 1NO más 1NC para la señalización de fallos. El relé térmico LRD22 cuenta con ajustes protegidos mediante una tapa transparente precintable, conexión por bornes de tornillo, acoplamiento directo a la parte inferior de contactores tripolares LC1D12 a D38, fijación en carril DIN o por tornillo separado del contactor mediante bloque de terminales LAD7B106 que se vende por separado, certificaciones IEC, UL, CSA, CCC, EAC, ATEX y Marine y cumplimiento con Green Premium RoHS y Reach.
Especificaciones Principales de LRD22
TeSys || TeSys Deca
TeSys LRD || TeSys DF
Reles de sobrecarga térmica diferencial
LRD
Protección del motor
LC1D25 || LC1D32 || LC1D38
CC || CA
Clase 10A acorde a IEC 60947-4-1
16…24 A
Circuito de alimentación, estado 1 600 V acorde a CSA || Circuito de alimentación, estado 1 600 V acorde a UL || Circuito de alimentación, estado 1 690 V acorde a IEC 60947-4-1
Otras Especificaciones de LRD22
0...400 Hz
Placa, con accesorios específicos || Carril, con accesorios específicos || Bajo contactor
1,14 +/- 0,06 Ir acorde a IEC 60947-4-1
1 NA + 1 NC
5 A para circuito de señalización
1,5 A en 240 V AC-15 para circuito de señalización || 0,1 A en 250 V DC-13 para circuito de señalización
690 V CA 0...400 Hz para circuito de alimentación acorde a IEC 60947-4-1
4 A gG for circuito de señalización || 4 A BS for circuito de señalización
6 kV
Corriente disparo 130% de Ir en de fases, la última a 0
Rojo Pulsador, estado 1 parada || Azul Pulsador, estado 1 Reajuste
-20…60 °C
Circuito de control, estado 1 Bornas tornillo 2 cable(s) 1…2,5 mm² flexible Sin extremidad de cable || Circuito de control, estado 1 Bornas tornillo 2 cable(s) 1…2,5 mm² flexible Con extremo de cable || Circuito de control, estado 1 Bornas tornillo 2 cable(s) 1…2,5 mm² sólido || Circuito de alimentación, estado 1 Bornas tornillo 1 cable(s) 1,5…10 mm² flexible Sin extremidad de cable || Circuito de alimentación, estado 1 Bornas tornillo 1 cable(s) 1…6 mm² flexible Con extremo de cable || Circuito de alimentación, estado 1 Bornas tornillo 1 cable(s) 1,5…10 mm² sólido
Circuito de control, estado 1 1,7 N.m - en Bornas tornillo || Circuito de alimentación, estado 1 2,5 N.m - en Bornas tornillo
66 mm
45 mm
70 mm
0,124 kg
acorde a IACS E10
IP20 conforming to IEC 60529
-20…60 °C sin disminución acorde a IEC 60947-4-1
-60…70 °C
V1 acorde a UL 94
Vibraciones:6 Gn acorde a IEC 60068-2-6 || Impactos:15 Gn para 11 ms acorde a IEC 60068-2-7
1,89 kV en 50 Hz acorde a IEC 60947-1
EN/IEC 60947-4-1 || EN/IEC 60947-5-1 || UL 60947-4-1 || UL 60947-5-1 || CSA C22.2 No 60947-4-1 || CSA C22.2 No 60947-5-1 || GB/T 14048.4 || GB/T 14048.5 || EN 50495
IEC || UL || CSA || CCC || EAC || BV || RINA || DNV-GL || LROS (Lloyds Register of Shipping) || ATEX INERIS || UKCA
