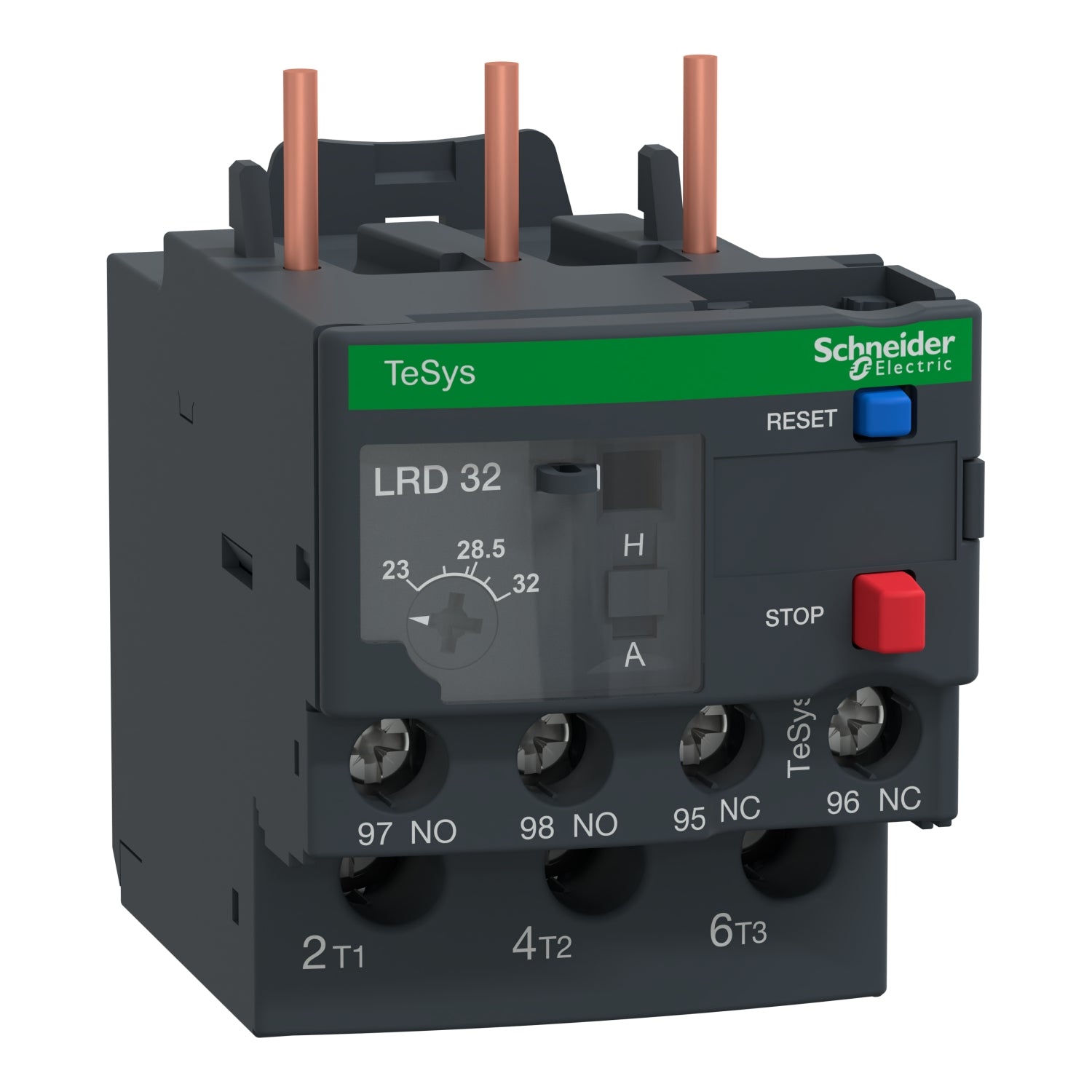

LRD32 - Relé térmico Schneider TeSys 23-32 A Clase 10A
LRD32 - Relé térmico Schneider TeSys 23-32 A Clase 10A
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Descripción de LRD32
La referencia LRD32 Schneider es un relé de sobrecarga térmica para motor TeSys con un rango de ajuste térmico de 23 a 32 A y una tensión nominal de 690 V. La referencia LRD32 dispone de clase de disparo 10 A y está diseñada para la protección de motores trifásicos de 15 kW a 400 V, incorporando dispositivo diferencial con detección de fallo de fase y desequilibrio de carga, dial de ajuste térmico, selector de restablecimiento manual y automático, selector de simulación de disparo, botones de restablecimiento y parada, indicador de estado y dos contactos auxiliares 1NO más 1NC para señalización de fallo. El relé térmico LRD32 cuenta con ajustes protegidos mediante cubierta transparente bloqueable por sellado, conexión por borne atornillado con acoplamiento directo a los terminales inferiores de contactores de 3 polos LC1D25 a D38, montaje en carril DIN o fijación por tornillo separado del contactor mediante bornero LAD7B25 que se pide por separado, certificaciones IEC, UL, CSA, CCC, EAC, ATEX y Marine y cumplimiento con Green Premium RoHS y Reach.
Especificaciones Principales de LRD32
TeSys || TeSys Deca
TeSys LRD || TeSys DF
Reles de sobrecarga térmica diferencial
LRD
Protección del motor
LC1D32 || LC1D25 || LC1D38
CA || CC
Clase 10A acorde a IEC 60947-4-1
23…32 A
Circuito de alimentación, estado 1 600 V acorde a CSA || Circuito de alimentación, estado 1 600 V acorde a UL || Circuito de alimentación, estado 1 690 V acorde a IEC 60947-4-1
Otras Especificaciones de LRD32
0...400 Hz
Placa, con accesorios específicos || Carril, con accesorios específicos || Bajo contactor
1,14 +/- 0,06 Ir acorde a IEC 60947-4-1
1 NA + 1 NC
5 A para circuito de señalización
1,5 A en 240 V AC-15 para circuito de señalización || 0,1 A en 250 V DC-13 para circuito de señalización
690 V CA 0...400 Hz para circuito de alimentación acorde a IEC 60947-4-1
4 A gG for circuito de señalización || 4 A BS for circuito de señalización
6 kV
Corriente disparo 130% de Ir en de fases, la última a 0
Rojo Pulsador, estado 1 parada || Azul Pulsador, estado 1 Reajuste
-20…60 °C
Circuito de control, estado 1 Bornas tornillo 2 cable(s) 1…2,5 mm² flexible Sin extremidad de cable || Circuito de control, estado 1 Bornas tornillo 2 cable(s) 1…2,5 mm² flexible Con extremo de cable || Circuito de control, estado 1 Bornas tornillo 2 cable(s) 1…2,5 mm² sólido || Circuito de alimentación, estado 1 Bornas tornillo 1 cable(s) 1,5…10 mm² flexible Sin extremidad de cable || Circuito de alimentación, estado 1 Bornas tornillo 1 cable(s) 1…6 mm² flexible Con extremo de cable || Circuito de alimentación, estado 1 Bornas tornillo 1 cable(s) 1,5…10 mm² sólido
Circuito de control, estado 1 1,7 N.m - en Bornas tornillo || Circuito de alimentación, estado 1 2,5 N.m - en Bornas tornillo
66 mm
45 mm
70 mm
0,124 kg
acorde a IACS E10
IP20 conforming to IEC 60529
-20…60 °C sin disminución acorde a IEC 60947-4-1
-60…70 °C
V1 acorde a UL 94
Vibraciones:6 Gn acorde a IEC 60068-2-6 || Impactos:15 Gn para 11 ms acorde a IEC 60068-2-7
1,89 kV en 50 Hz acorde a IEC 60947-1
EN/IEC 60947-4-1 || EN/IEC 60947-5-1 || UL 60947-4-1 || UL 60947-5-1 || CSA C22.2 No 60947-4-1 || CSA C22.2 No 60947-5-1 || GB/T 14048.4 || GB/T 14048.5 || EN 50495
IEC || UL || CSA || CCC || EAC || BV || RINA || DNV-GL || LROS (Lloyds Register of Shipping) || ATEX INERIS || UKCA
