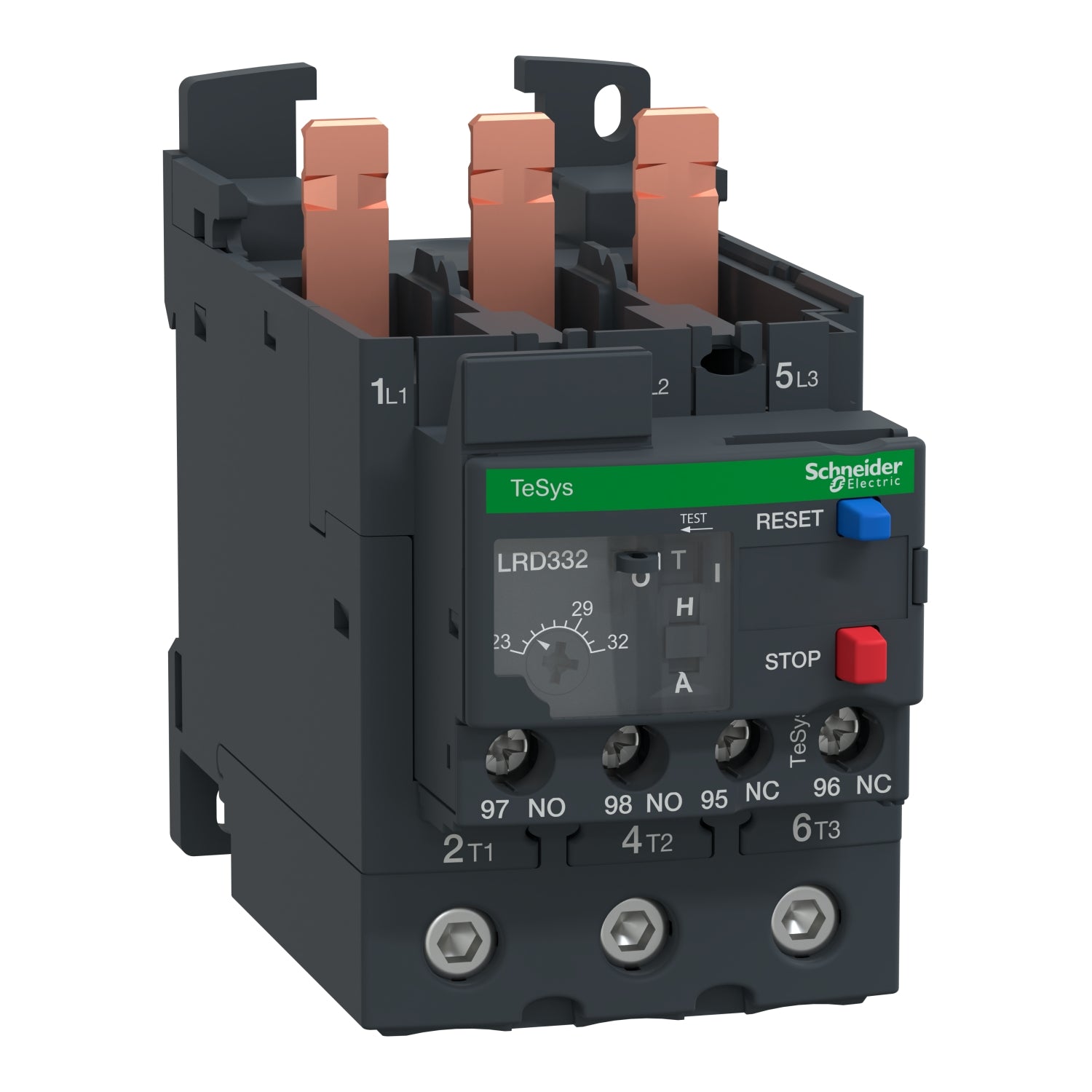

LRD332 - Relé térmico Schneider TeSys 23-32 A Clase 10A
LRD332 - Relé térmico Schneider TeSys 23-32 A Clase 10A
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Descripción de LRD332
La referencia LRD332 Schneider es un relé de sobrecarga térmica para motor TeSys con un rango de ajuste térmico de 23 a 32 A y una tensión nominal de 690 V. La referencia LRD332 dispone de clase de disparo 10 A y está diseñada para la protección de motores trifásicos de 15 kW a 400 V, incorporando regulador de ajuste térmico, selector de rearme automático y manual, selector de prueba para simulación de disparo, botones de rearme y parada, indicador luminoso y dos contactos auxiliares 1NA más 1NC para la señalización de fallos. El relé térmico LRD332 cuenta con ajustes protegidos mediante cubierta transparente bloqueable por sellado, conexión mediante bornes de tornillo EverLink BTR con acoplamiento directo a los bornes inferiores de contactores de 3 polos LC1D4A a D8A, montaje en carril DIN o fijación por tornillo separado del contactor mediante bloque de terminales LAD9656 que se vende por separado, certificaciones IEC, UL, CSA, CCC, EAC y Marine y conformidad con Green Premium RoHS y Reach.
Especificaciones Principales de LRD332
TeSys || TeSys Deca
TeSys LRD || TeSys DF
Reles de sobrecarga térmica diferencial
LRD
Protección del motor
LC1D40A || LC1D65A || LC1D50A
CA || CC
Clase 10A acorde a IEC 60947-4-1
23…32 A
Circuito de alimentación, estado 1 600 V acorde a CSA || Circuito de alimentación, estado 1 600 V acorde a UL || Circuito de alimentación, estado 1 690 V acorde a IEC 60947-4-1
Otras Especificaciones de LRD332
0...400 Hz
Placa, con accesorios específicos || Carril, con accesorios específicos || Bajo contactor
1,14 +/- 0,06 Ir acorde a IEC 60947-4-1
1 NA + 1 NC
5 A para Circuito de señalización
0,95 A en 380 V AC-15 para Circuito de señalización || 0,06 A en 440 V DC-13 para Circuito de señalización
690 V CA 0...400 Hz para Circuito de alimentación acorde a IEC 60947-4-1
4 A gG for Circuito de señalización || 4 A BS for Circuito de señalización
6 kV
Corriente disparo 130% de Ir en de fases, la última a 0
Rojo Pulsador, estado 1 parada || Azul Pulsador, estado 1 Reajuste
-20…60 °C
Circuito de control, estado 1 Bornas tornillo 2 cable(s) 1…2,5 mm² flexible Sin extremidad de cable || Circuito de control, estado 1 Bornas tornillo 2 cable(s) 1…2,5 mm² flexible Con extremo de cable || Circuito de control, estado 1 Bornas tornillo 2 cable(s) 1…2,5 mm² sólido Sin extremidad de cable || Circuito de alimentación, estado 1 conectores de tornillo EverLink BTR 1 cable(s) 1…35 mm² flexible Sin extremidad de cable || Circuito de alimentación, estado 1 conectores de tornillo EverLink BTR 1 cable(s) 1…35 mm² flexible Con extremo de cable || Circuito de alimentación, estado 1 conectores de tornillo EverLink BTR 1 cable(s) 1…35 mm² sólido Sin extremidad de cable
Circuito de control, estado 1 1,7 N.m - en Bornas tornillo || Circuito de alimentación, estado 1 5 N.m - en conectores de tornillo EverLink BTR
123 mm
55 mm
123 mm
0,375 kg
acorde a IACS E10
IP20 conforming to IEC 60529
-20…60 °C sin disminución acorde a IEC 60947-4-1
-60…70 °C
V1 acorde a UL 94
Impactos:15 Gn para 11 ms acorde a IEC 60068-2-7 || Vibraciones:4 gn acorde a IEC 60068-2-6
1,89 kV en 50 Hz acorde a IEC 60947-1
EN/IEC 60947-4-1 || EN/IEC 60947-5-1 || UL 60947-4-1 || UL 60947-5-1 || CSA C22.2 No 60947-4-1 || CSA C22.2 No 60947-5-1 || GB/T 14048.4 || GB/T 14048.5 || EN 50495
IEC || UL || CSA || CCC || EAC || DNV-GL || RMRS || EU-RO MR || LROS (Lloyds Register of Shipping) || ATEX INERIS || UKCA
