Descripción de VCF02

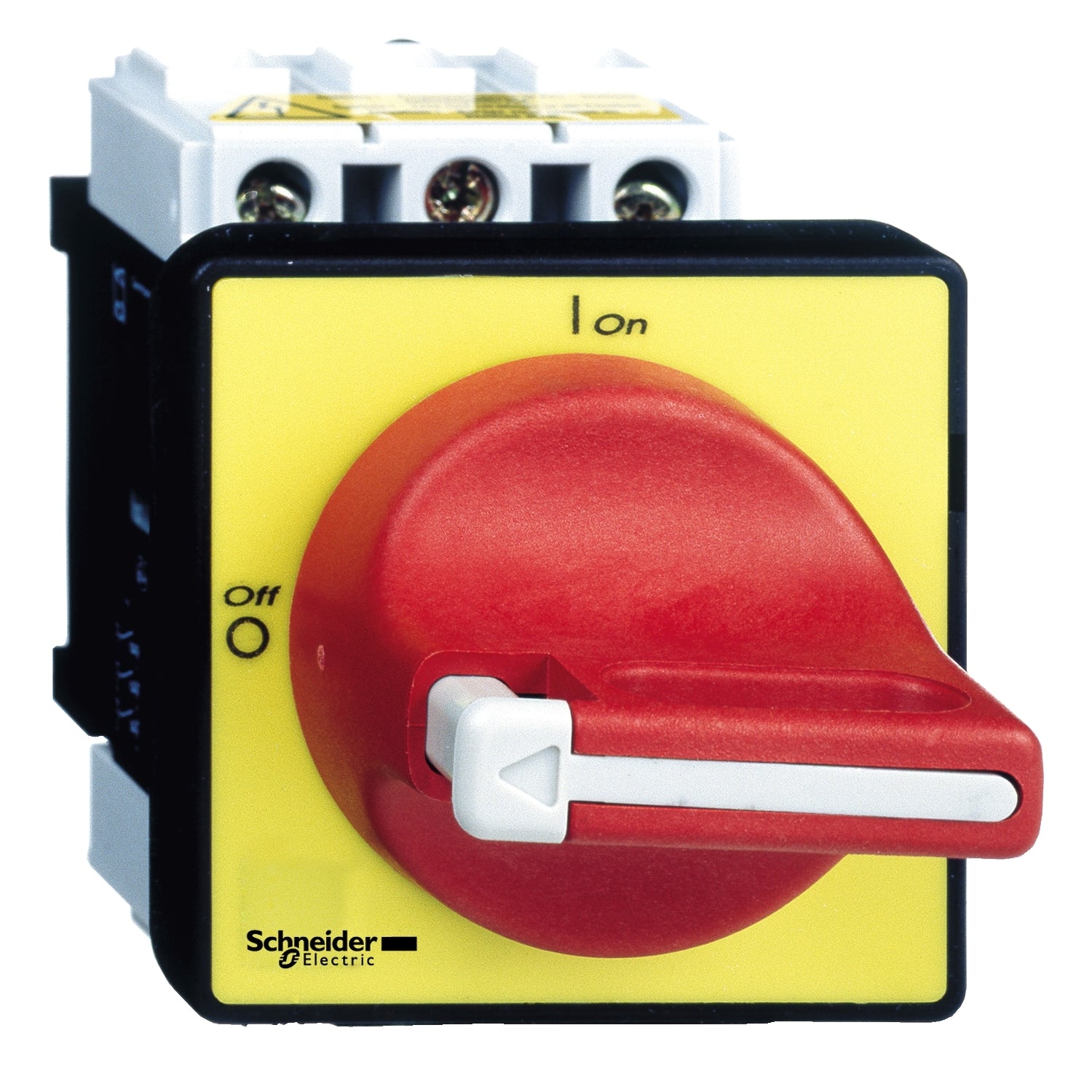

La referencia VCF02 Schneider es un interruptor seccionador TeSys Vario para montaje en puerta, de 3 polos, con una corriente nominal de 12 A y una tensión nominal de 690 V. La referencia VCF02 está diseñada para aplicaciones de conmutación de motor de hasta 4 kW a 400 V en categoría AC-23 y se suministra como una unidad completa compuesta por un cuerpo de interruptor V02 y una maneta roja con placa frontal amarilla KCF1PZ de 60 x 60 mm. El interruptor seccionador VCF02 está destinado a su uso como interruptor seccionador principal y paro de emergencia, dispone de maneta bloqueable mediante candado para hasta tres candados que se solicitan por separado, fijación de la maneta con cuatro tornillos para proporcionar un grado de protección IP65 y certificaciones IEC, UL, CSA, CCC, EAC y Marine con cumplimiento de las normativas RoHS y REACh.
Especificaciones Principales de VCF02
TeSys
TeSys VARIO
VCF
Emergency stop switch disconnector ((*))
Otras Especificaciones de VCF02
Conmutador || Asa
Maneta, estado 1 puerta || Interruptor ((*)), estado 1 puerta
Por 4 tornillos para maneta
Alto rendimiento
3P
3 NO
690 V CA 50/60 Hz
3 kW en 400...415 V - tipo de cable: AC-3) || 4 kW en 500 V - tipo de cable: AC-3) || 1,5 kW en 230...240 V - tipo de cable: AC-3) || 5,5 kW en 500 V - tipo de cable: AC-23A) || 5,5 kW en 690 V - tipo de cable: AC-3) || 7,5 kW en 690 V - tipo de cable: AC-23A) || 3 kW en 230...240 V - tipo de cable: AC-23A) || 4 kW en 400...415 V - tipo de cable: AC-23A)
8,1 A AC-23 Ue: 400 V
12 A
10 A
120 A en 400 V AC-21A || 120 A en 400 V AC-22A || 120 A en 400 V AC-23A
120 A en 400 V - tipo de cable: AC-21A) || 120 A en 400 V - tipo de cable: AC-22A) || 120 A en 400 V - tipo de cable: AC-23A)
10 kA en 400 V - fusible asociado 12 A aM || 10 kA en 400 V - fusible asociado 12 A gG
1 kA en 400 V en corriente de pico
300 A en 400 V duración: 1 s
8 kV
Sí
CC || CA
30
Mando rotativo
Directo
Rojo
Amarillo
1 a 3 candados 4…8 mm
0 - 1
100000 ciclos
100000 ciclos AC-21 || 30000 ciclos DC-1 || 30000 ciclos DC-2 || 30000 ciclos DC-3 || 30000 ciclos DC-4 || 30000 ciclos DC-5
Circuito de alimentación, estado 1 Bornas tornillo cable 10 mm² - rigidez del cable sólido || Circuito de alimentación, estado 1 Bornas tornillo cable 6 mm² - rigidez del cable flexible - Con extremo de cable
Circuito de alimentación, estado 1 2,1 N.m - en Bornas tornillo
80 x 80 x 45 mm
74 mm
60 mm
0,25 kg
Valores instantáneos y de demanda
UL || CCC || GL || CSA || UKCA
IP20 conforming to IEC 60529 || IP65
TC
Vibraciones 10...150 Hz - tipo de cable: 1 gn) acorde a IEC 60068-2-6 || Impactos 11 ms - tipo de cable: 30 Gn) acorde a IEC 60068-2-27
-20…50 °C
960 °C acorde a IEC 60695-2-1
Main switch disconnector ((*))
