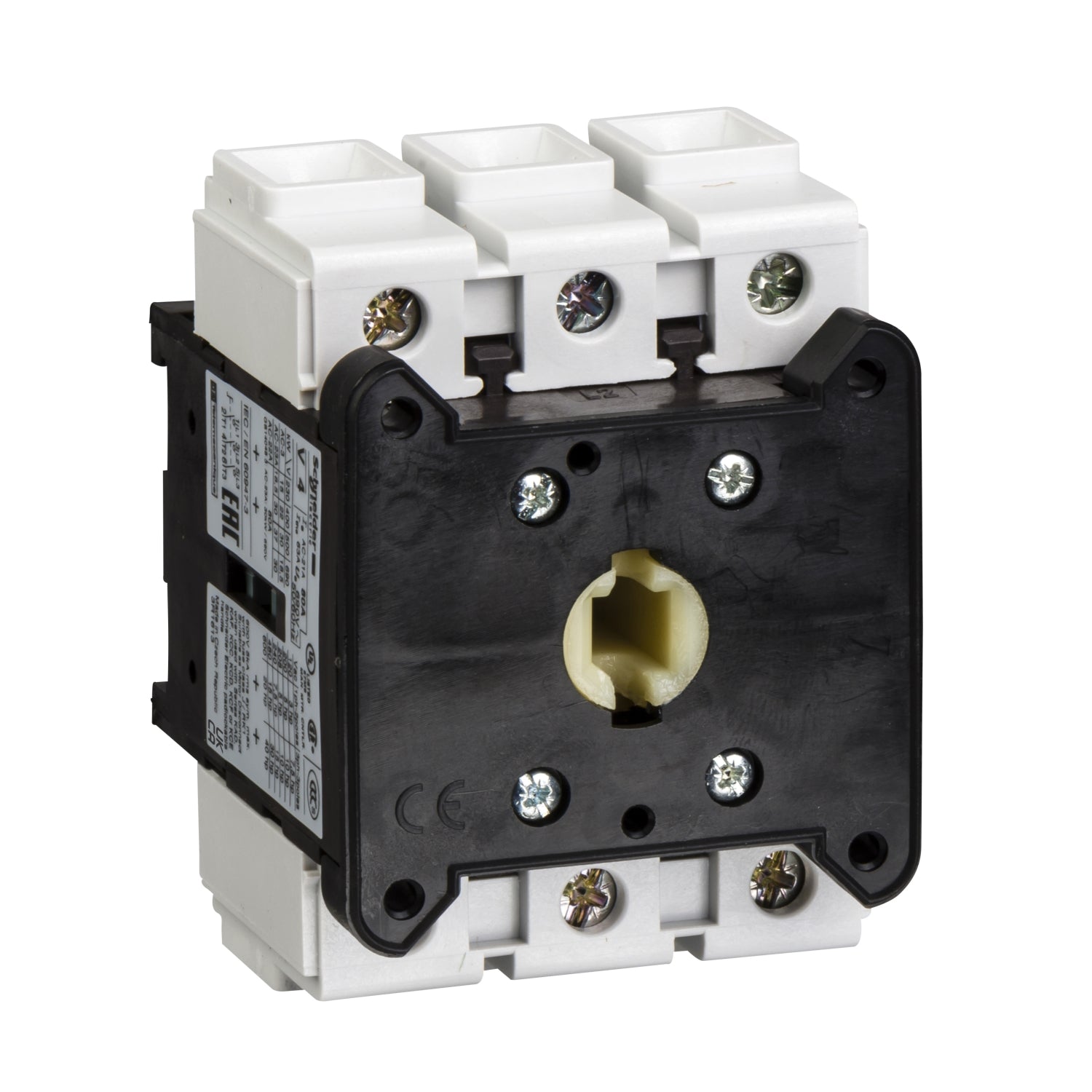

V5 - Interruptor Seccionador Vario 3P 125A Schneider
V5 - Interruptor Seccionador Vario 3P 125A Schneider
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Descripción de V5
La referencia V5 Schneider es un cuerpo de interruptor TeSys Vario de 3 polos con una corriente nominal de 125 A y una tensión nominal de 690 V. La referencia V5 está diseñada para aplicaciones de conmutación de motores de hasta 37 kW a 400 V en categoría AC-23 y puede utilizarse para conmutar circuitos de corriente continua de hasta 250 V en categorías DC-1 a DC-5 utilizando contactos en serie. El cuerpo de interruptor V5 permite el montaje de hasta cuatro módulos suplementarios con conexión mediante bornes de tornillo y admite montaje en carril DIN o fijación con tornillos, debiendo equiparse con una maneta para formar un interruptor en carga operativo, con disponibilidad de distintos modelos de manetas, módulos suplementarios y accesorios de montaje que se solicitan por separado, y cuenta con certificaciones IEC, UL, CSA, CCC, EAC y Marine con cumplimiento de las normativas RoHS y REACh.
Especificaciones Principales de V5
TeSys
TeSys VARIO
V
Cuerpo de conmutador
Otras Especificaciones de V5
Carril simétrico || Placa
Alto rendimiento
3P
3 NO
CA || CC
50/60 Hz
690 V CA 50/60 Hz
22 kW en 230...240 V - tipo de cable: AC-3) || 30 kW en 400...415 V - tipo de cable: AC-3) || 30 kW en 690 V - tipo de cable: AC-3) || 37 kW en 500 V - tipo de cable: AC-3) || 37 kW en 690 V - tipo de cable: AC-23A) || 45 kW en 500 V - tipo de cable: AC-23A) || 22 kW en 230...240 V - tipo de cable: AC-23A) || 37 kW en 400...415 V - tipo de cable: AC-23A)
68,5 A AC-23 Ue: 400 V
125 A
100 A
1250 A en 400 V AC-21A || 1250 A en 400 V AC-22A || 1250 A en 400 V AC-23A
1000 A en 400 V - tipo de cable: AC-21A) || 1000 A en 400 V - tipo de cable: AC-22A) || 1000 A en 400 V - tipo de cable: AC-23A)
10 kA en 400 V - fusible asociado 125 A aM || 10 kA en 400 V - fusible asociado 125 A gG
2,8 kA en 400 V en corriente de pico
30
Sí
8 kV
1500 A en 400 V duración: 1 s
30000 ciclos
30000 ciclos AC-21 || 30000 ciclos DC-1...5
Circuito de alimentación, estado 1 Bornas tornillo cable 70 mm² - rigidez del cable flexible - Con extremo de cable || Circuito de alimentación, estado 1 Bornas tornillo cable 95 mm² - rigidez del cable sólido
Circuito de alimentación, estado 1 22,6 N.m - en Bornas tornillo
125 mm
90 mm
90 mm
0,9 kg
Valores instantáneos y de demanda
UL || CSA || GL || UKCA
IP20 conforming to IEC 60529
TC
Vibraciones 10...150 Hz - tipo de cable: 1 gn) acorde a IEC 60068-2-6 || Impactos 11 ms - tipo de cable: 30 Gn) acorde a IEC 60068-2-27
-20…50 °C
960 °C acorde a IEC 60695-2-1
