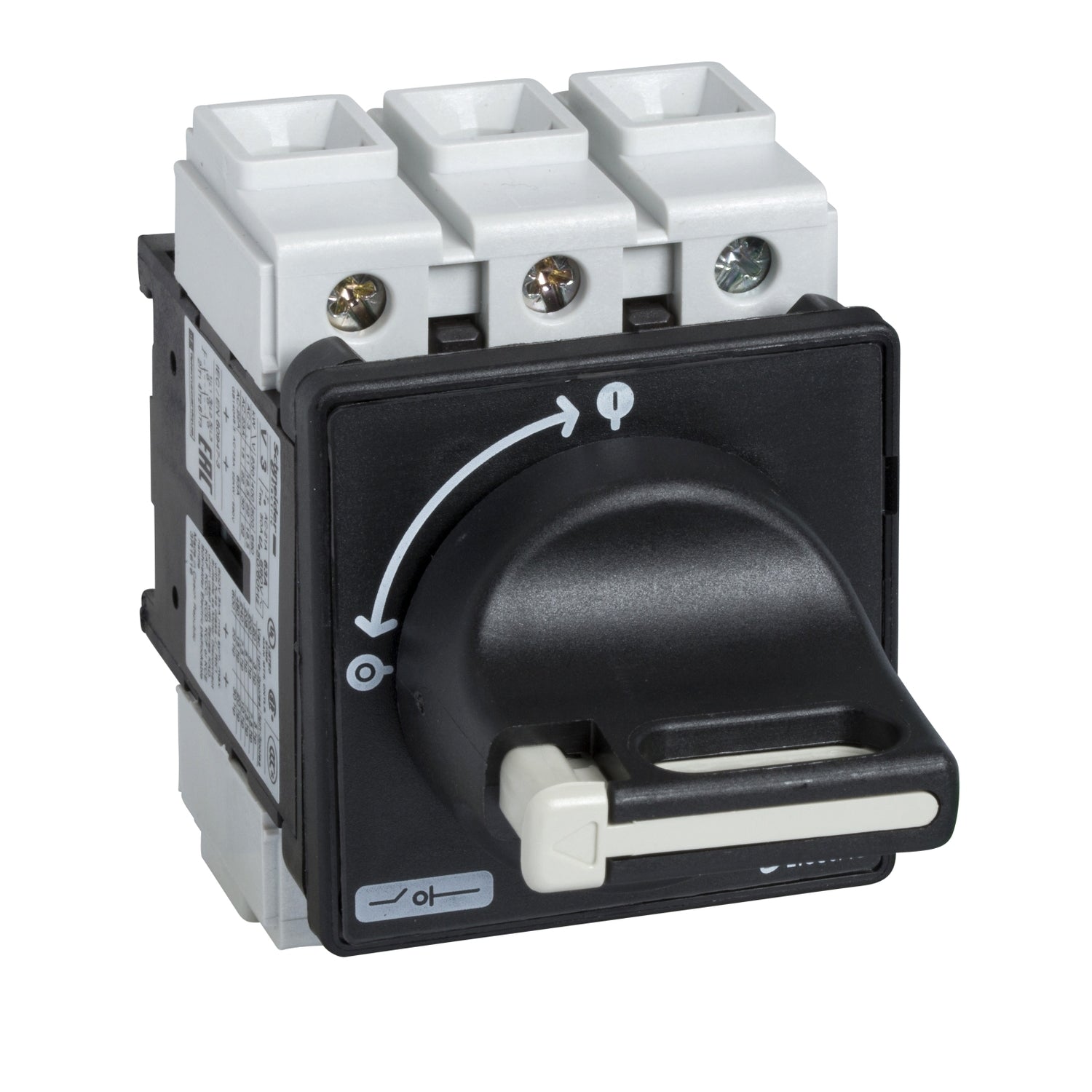

VBF0 - Interruptor Seccionador Vario 3P 25A Maneta Schneider
VBF0 - Interruptor Seccionador Vario 3P 25A Maneta Schneider
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Descripción de VBF0
La referencia VBF0 Schneider es un interruptor seccionador TeSys Vario para montaje en puerta, de 3 polos, con una corriente nominal de 25 A y una tensión nominal de 690 V. La referencia VBF0 está diseñada para aplicaciones de conmutación de motor de hasta 7,5 kW a 400 V en categoría AC-23 y se suministra como una unidad completa compuesta por un cuerpo de interruptor V0 y una maneta negra con placa frontal negra KAF1PZ de 60 x 60 mm. El interruptor seccionador VBF0 está concebido para su uso como interruptor en carga principal, incorpora maneta bloqueable mediante candado para hasta tres candados que se solicitan por separado, fijación de la maneta con cuatro tornillos para proporcionar un grado de protección IP65 al conjunto y certificaciones IEC, UL, CSA, CCC, EAC y Marine con cumplimiento de las normativas RoHS y REACh.
Especificaciones Principales de VBF0
TeSys
TeSys VARIO
VBF
Mantenimiento preventivo
Interruptor seccionador
Otras Especificaciones de VBF0
Asa || Conmutador
Maneta, estado 1 puerta || Interruptor ((*)), estado 1 puerta
Por 4 tornillos para maneta
Alto rendimiento
3P
3 NO
690 V CA 50/60 Hz
11 kW en 500 V - tipo de cable: AC-23A) || 11 kW en 690 V - tipo de cable: AC-3) || 15 kW en 690 V - tipo de cable: AC-23A) || 4 kW en 230...240 V - tipo de cable: AC-3) || 5,5 kW en 400...415 V - tipo de cable: AC-3) || 7,5 kW en 500 V - tipo de cable: AC-3) || 5,5 kW en 230...240 V - tipo de cable: AC-23A) || 7,5 kW en 400...415 V - tipo de cable: AC-23A)
14,5 A AC-23 Ue: 400 V
25 A
20 A
250 A en 400 V AC-21A || 250 A en 400 V AC-22A || 250 A en 400 V AC-23A
200 A en 400 V - tipo de cable: AC-21A) || 200 A en 400 V - tipo de cable: AC-22A) || 200 A en 400 V - tipo de cable: AC-23A)
10 kA en 400 V - fusible asociado 25 A aM || 10 kA en 400 V - fusible asociado 25 A gG
1 kA en 400 V en corriente de pico
300 A en 400 V duración: 1 s
8 kV
Sí
CC || CA
30
Mando rotativo
Directo
Negro
Negro
1 a 3 candados 4…8 mm
0 - 1
100000 ciclos
100000 ciclos AC-21 || 30000 ciclos DC-1...5
Circuito de alimentación, estado 1 Bornas tornillo cable 10 mm² - rigidez del cable sólido || Circuito de alimentación, estado 1 Bornas tornillo cable 6 mm² - rigidez del cable flexible - Con extremo de cable
Circuito de alimentación, estado 1 2,1 N.m - en Bornas tornillo
80 x 80 x 45 mm
74 mm
60 mm
0,25 kg
Valores instantáneos y de demanda
CSA || UL || CCC || GL || UKCA
IP20 conforming to IEC 60529 || IP65
TC
Vibraciones 10...150 Hz - tipo de cable: 1 gn) acorde a IEC 60068-2-6 || Impactos 11 ms - tipo de cable: 30 Gn) acorde a IEC 60068-2-27
-20…50 °C
960 °C acorde a IEC 60695-2-1
Main switch disconnector ((*))
