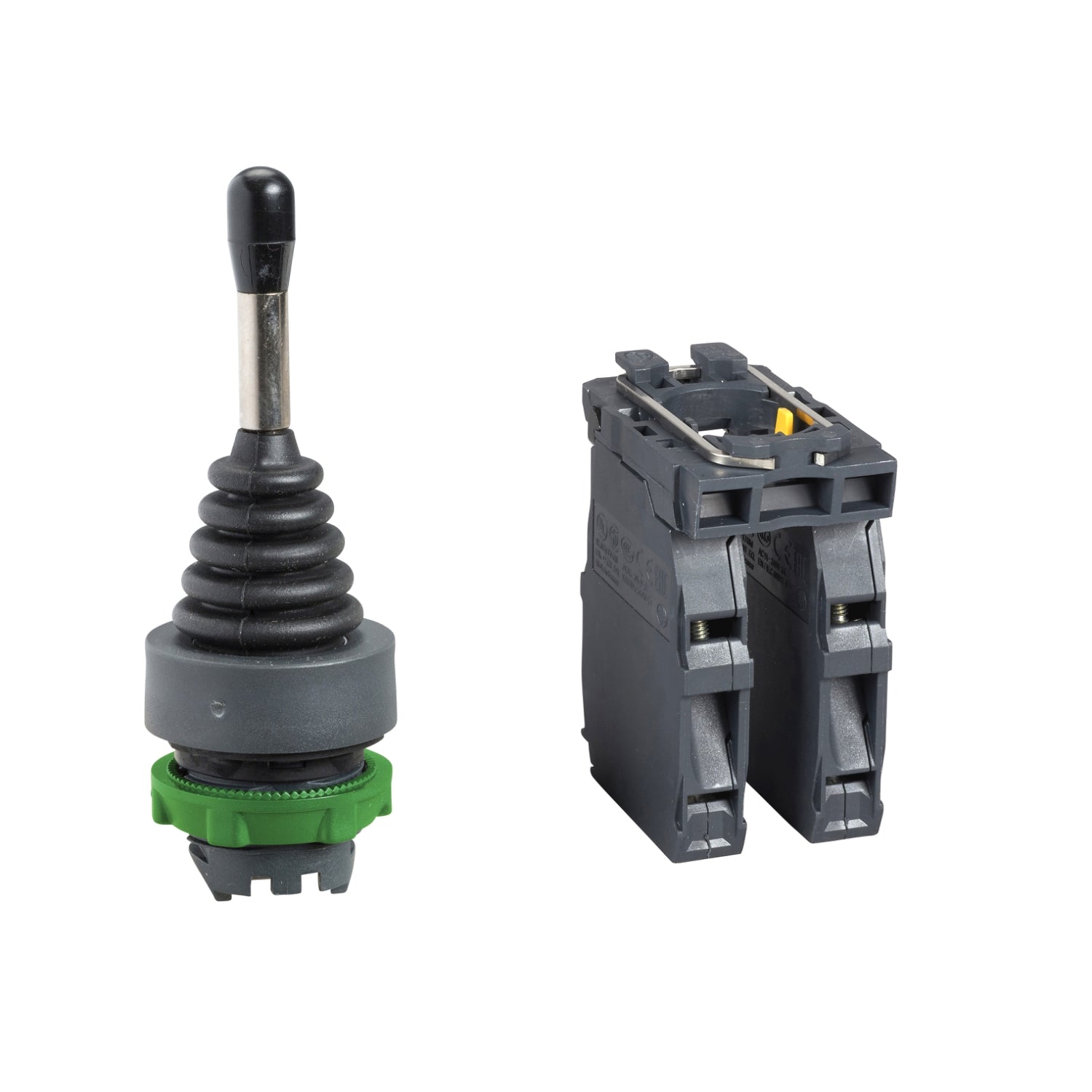

XD5PA24 - Manipulador joystick Harmony 4 direcciones Schneider
XD5PA24 - Manipulador joystick Harmony 4 direcciones Schneider
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Descripción de XD5PA24
La referencia XD5PA24 Schneider es un manipulador joystick Harmony XB5 de 4 direcciones con retorno a posición cero por resorte. La referencia XD5PA24 incorpora 1 contacto NA y bisel de plástico. El manipulador XD5PA24 se instala en taladros de 22 mm, se conecta mediante bornes de tornillo y cuenta con protección IP66 para entornos industriales exigentes.
Especificaciones Principales de XD5PA24
Harmony XB5
Manipulador
XD5
Plástico
Plástico
22 mm
1
Circular
A la posición 0 Retorno por muelle
eje de funcionamiento largo de 54 mm
5 posiciones
4 direcciones
Bornas tornillo, <= 2 x 1.5 mm² Con extremo de cable acorde a IEC 60947-1 || Bornas tornillo, >= 1 x 0.22 mm² sin terminal acorde a IEC 60947-1
Otras Especificaciones de XD5PA24
47 mm
30 mm
132 mm
0,077 kg
7000000 Pa en 55 °C, distancia: 0,1 m
1
1 NA
Ruptura lenta
Estándar
Sin
1000000 ciclos
Producto completo
0,8…1,2 N.m acorde a IEC 60947-1
Cruzado compatible con Philips nº 1 destornillador || Cruzado compatible con Pozidriv no 1 destornillador || Ranurado compatible con plano 4 mm Ø destornillador || Ranurado compatible con plano 5,5 mm Ø destornillador
Aleación de plata (Ag/Ni)
10 A Fusible de cartucho tipo gG acorde a IEC 60947-5-1
10 A acorde a IEC 60947-5-1
600 V (grado contaminación 3) acorde a IEC 60947-1
6 kV acorde a IEC 60947-1
0,1 A en 250 V, DC-13, R300 acorde a IEC 60947-5-1 || 0,22 A en 125 V, DC-13, R300 acorde a IEC 60947-5-1
1000000 ciclos, AC-15, 2 A en 230 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C || 1000000 ciclos, AC-15, 3 A en 120 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C || 1000000 ciclos, AC-15, 4 A en 24 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C || 1000000 ciclos, DC-13, 0,2 A en 110 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C || 1000000 ciclos, DC-13, 0,5 A en 24 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C
λ < 10exp(-6) en 5 V y L/R = 1 mA en entorno limpio acorde a IEC 60947-5-4 || λ < 10exp(-8) en 17 V y L/R = 5 mA en entorno limpio acorde a IEC 60947-5-4
TH
-40…70 °C
-25…70 °C
Clase II conforming to IEC 60536
IP66 conforme a IEC 60529
NEMA 13 || NEMA 4X
IK03 acorde a IEC 50102
UL 508 || IEC 60947-1 || IEC 60947-5-4 || CSA C22.2 No 14 || JIS C8201-5-1 || IEC 60947-5-1 || JIS C8201-1
CSA || LROS (Lloyds Register of Shipping) || BV || Registrado por UL || DNV
5 gn (f= 2…500 Hz) conforming to IEC 60068-2-6
30 gn (duración 18 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27 || 50 gn (duración 11 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27
