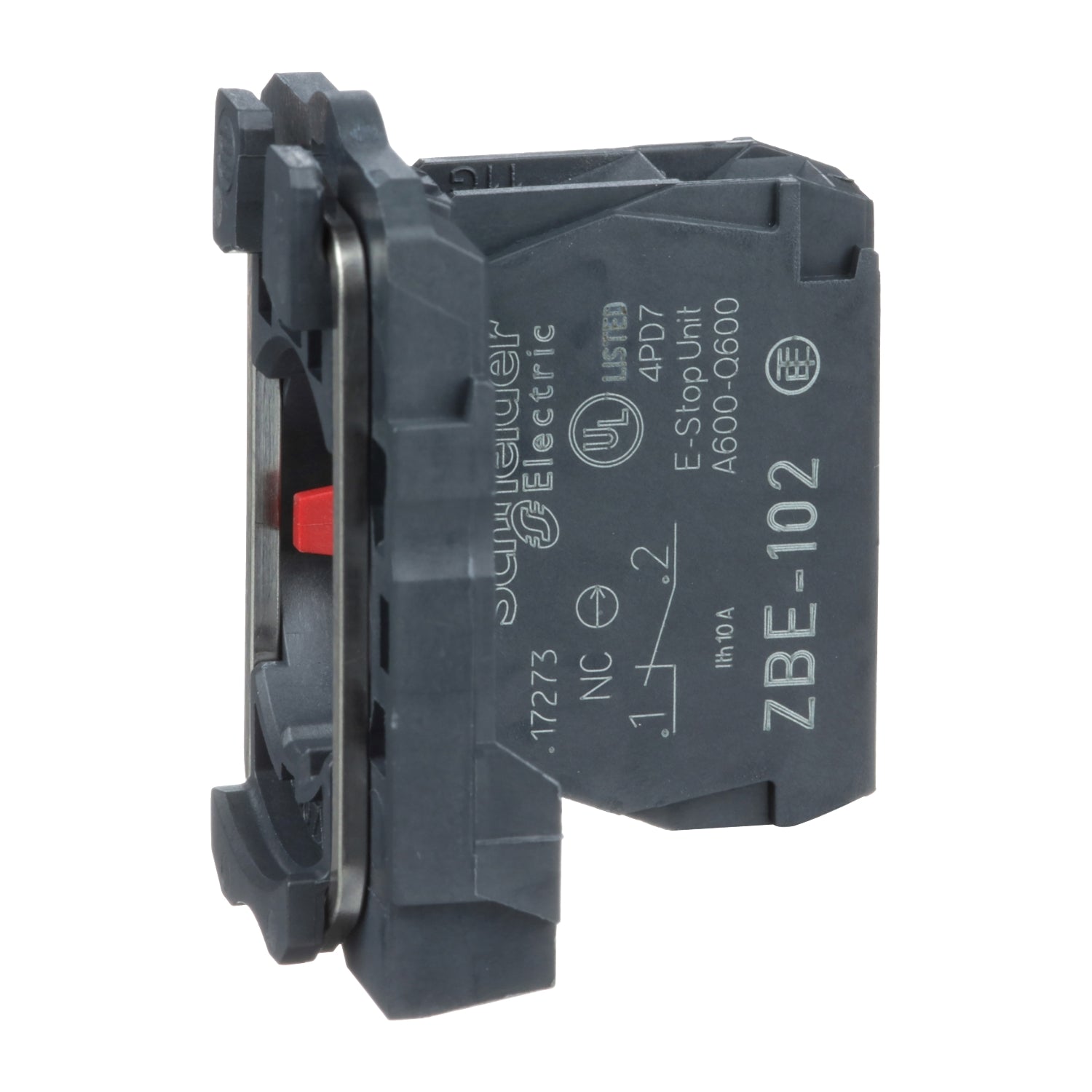

ZB5AZ102 - Cuerpo completo Harmony XB5 - 1nc Schneider
ZB5AZ102 - Cuerpo completo Harmony XB5 - 1nc Schneider
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Descripción de ZB5AZ102
La referencia ZB5AZ102 Schneider es un cuerpo completo de la gama Harmony XB5 con configuración de contacto 1 NC y conexión mediante bornes de tornillo. La referencia ZB5AZ102 permite reemplazar y configurar pulsadores y selectores de forma rápida y sencilla en aplicaciones industriales. La referencia ZB5AZ102 se instala y sustituye fácilmente en unidades completas XB5 mediante sistema de clip y se conecta a los circuitos de control mediante bornes de tornillo simples. La referencia ZB5AZ102 protege a los operadores frente al contacto inadvertido con circuitos energizados gracias a su grado de protección IP20 y ofrece un amplio rango de temperaturas de funcionamiento de -40 °C a 70 °C, con alta resistencia a vibraciones en máquinas expuestas a grandes impactos.
Especificaciones Principales de ZB5AZ102
Harmony XB5
Cuerpo completo/ contacto montaje completo
ZB5
Plástico
1
Estándar
1 NC
Ruptura lenta
Individual
Bornas tornillo, <= 2 x 1.5 mm² Con extremo de cable acorde a IEC 60947-1 || Bornas tornillo, >= 1 x 0.22 mm² sin terminal acorde a IEC 60947-1
Otras Especificaciones de ZB5AZ102
30 mm
42 mm
32 mm
(11-12)NC
0,021 kg
Cuerpo || Anillo de fijación
Contactos estándar
Con acorde a IEC 60947-5-1 anexo K
1,5 mm - tipo de cable: NC estado eléctrico cambiante) || 4,3 mm - tipo de cable: viaje total)
2 N NC estado eléctrico cambiante
10000000 ciclos
0,8…1,2 N.m acorde a IEC 60947-1
Cruzado compatible con Philips nº 1 destornillador || Cruzado compatible con Pozidriv no 1 destornillador || Ranurado compatible con plano 4 mm Ø destornillador || Ranurado compatible con plano 5,5 mm Ø destornillador
Aleación de plata (Ag/Ni)
10 A Fusible de cartucho tipo gG acorde a IEC 60947-5-1
10 A acorde a IEC 60947-5-1
600 V (grado contaminación 3) acorde a IEC 60947-1
6 kV acorde a IEC 60947-1
3 A en 240 V, AC-15, A600 acorde a IEC 60947-5-1 || 6 A en 120 V, AC-15, A600 acorde a IEC 60947-5-1 || 0,1 A en 600 V, DC-13, Q600 acorde a IEC 60947-5-1 || 0,27 A en 250 V, DC-13, Q600 acorde a IEC 60947-5-1 || 0,55 A en 125 V, DC-13, Q600 acorde a IEC 60947-5-1 || 1,2 A en 600 V, AC-15, A600 acorde a IEC 60947-5-1
1000000 ciclos, AC-15, 2 A en 230 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C || 1000000 ciclos, AC-15, 3 A en 120 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C || 1000000 ciclos, AC-15, 4 A en 24 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C || 1000000 ciclos, DC-13, 0,2 A en 110 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C || 1000000 ciclos, DC-13, 0,5 A en 24 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C
λ < 10exp(-6) en 5 V, 1 mA en entorno limpio acorde a IEC 60947-5-4 || λ < 10exp(-8) en 17 V, 5 mA en entorno limpio acorde a IEC 60947-5-4
Basic sub-assemblies
TH
-40…70 °C
-40…70 °C
IP20 conforme a IEC 60529
UL 508 || IEC 60947-5-1 || JIS C8201-5-1 || IEC 60947-1 || CSA C22.2 No 14 || IEC 60947-5-4 || JIS C8201-1
BV || UL || CSA || DNV || LROS (Lloyds Register of Shipping)
5 gn (f= 2…500 Hz) conforming to IEC 60068-2-6
30 gn (duración 18 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27 || 50 gn (duración 11 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27
