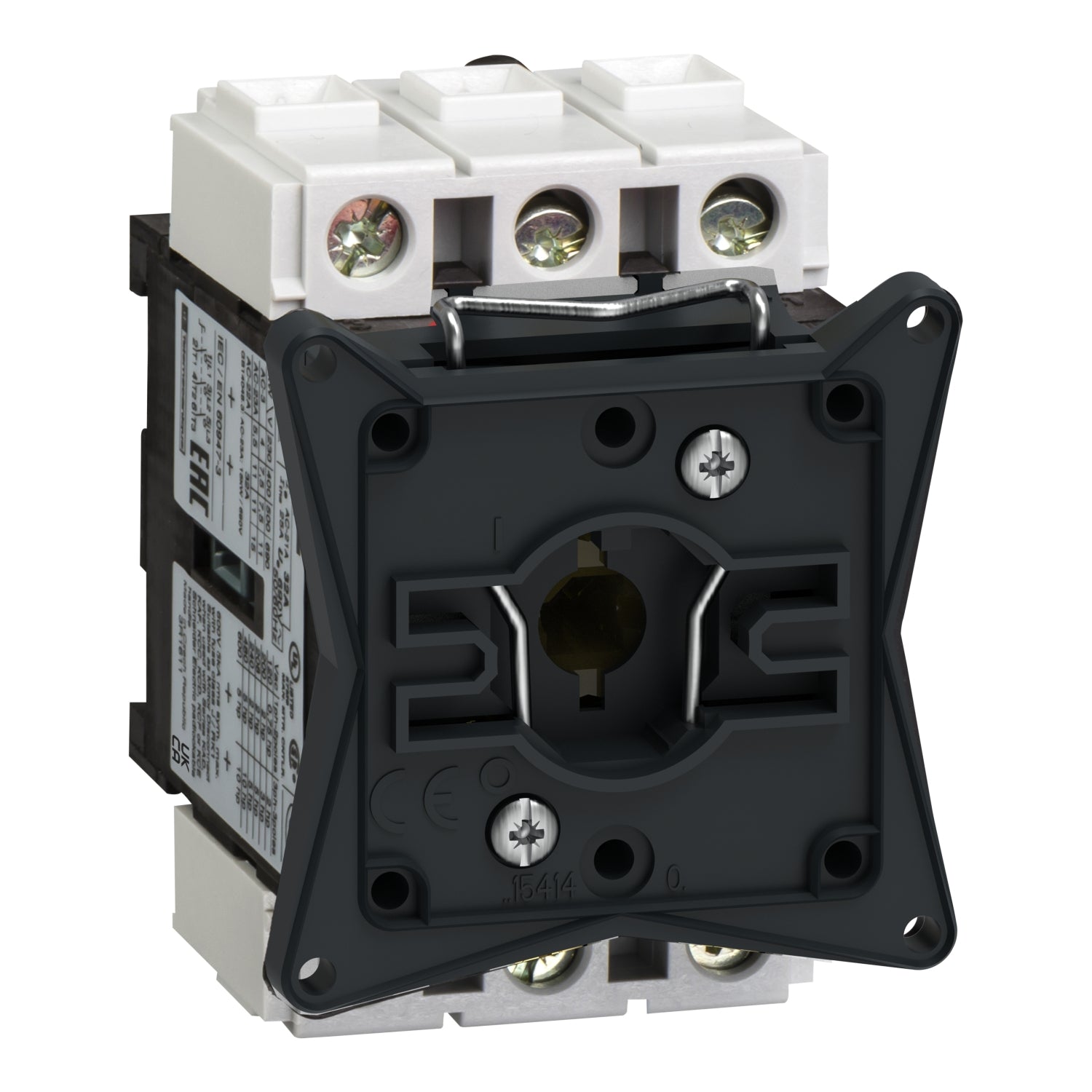

V01 - Interruptor Seccionador Vario 3P 20A Schneider
V01 - Interruptor Seccionador Vario 3P 20A Schneider
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Descripción de V01
La referencia V01 Schneider es un cuerpo de interruptor TeSys Vario de 3 polos con una corriente nominal de 20 A y una tensión nominal de 690 V. La referencia V01 está diseñada para aplicaciones de conmutación de motores de hasta 5,5 kW a 400 V en categoría AC-23 y puede utilizarse para conmutar circuitos de corriente continua de hasta 250 V en categorías DC-1 a DC-5 utilizando contactos en serie. El cuerpo de interruptor V01 permite el montaje de hasta cuatro módulos suplementarios con conexión mediante bornes de tornillo y admite montaje en carril DIN o fijación con tornillos, debiendo equiparse con una maneta para formar un interruptor en carga operativo, con disponibilidad de módulos suplementarios y accesorios de montaje que se solicitan por separado, y dispone de certificaciones IEC, UL, CSA, CCC, EAC y Marine con cumplimiento de las normativas RoHS y REACh.
Especificaciones Principales de V01
TeSys
TeSys VARIO
V
Cuerpo de conmutador
Otras Especificaciones de V01
Carril simétrico || Placa
Alto rendimiento
3P
3 NO
CA || CC
50/60 Hz
690 V CA 50/60 Hz
11 kW en 690 V - tipo de cable: AC-23A) || 3 kW en 230...240 V - tipo de cable: AC-3) || 4 kW en 400...415 V - tipo de cable: AC-3) || 5,5 kW en 500 V - tipo de cable: AC-3) || 7,5 kW en 500 V - tipo de cable: AC-23A) || 7,5 kW en 690 V - tipo de cable: AC-3) || 4 kW en 230...240 V - tipo de cable: AC-23A) || 5,5 kW en 400...415 V - tipo de cable: AC-23A)
11 A AC-23 Ue: 400 V
20 A
16 A
200 A en 400 V AC-21A || 200 A en 400 V AC-22A || 200 A en 400 V AC-23A
200 A en 400 V - tipo de cable: AC-21A) || 200 A en 400 V - tipo de cable: AC-22A) || 200 A en 400 V - tipo de cable: AC-23A)
10 kA en 400 V - fusible asociado 20 A aM || 10 kA en 400 V - fusible asociado 20 A gG
1 kA en 400 V en corriente de pico
30
Sí
8 kV
300 A en 400 V duración: 1 s
100000 ciclos
100000 ciclos AC-21 || 30000 ciclos DC-1...5
Circuito de alimentación, estado 1 Bornas tornillo cable 10 mm² - rigidez del cable sólido || Circuito de alimentación, estado 1 Bornas tornillo cable 6 mm² - rigidez del cable flexible - Con extremo de cable
Circuito de alimentación, estado 1 2,1 N.m - en Bornas tornillo
74 mm
55 mm
60 mm
0,2 kg
Valores instantáneos y de demanda
UL || CSA || GL || UKCA || CCC
IP20 conforming to IEC 60529
TC
Vibraciones 10...150 Hz - tipo de cable: 1 gn) acorde a IEC 60068-2-6 || Impactos 11 ms - tipo de cable: 30 Gn) acorde a IEC 60068-2-27
-20…50 °C
960 °C acorde a IEC 60695-2-1
