Descripción de V02

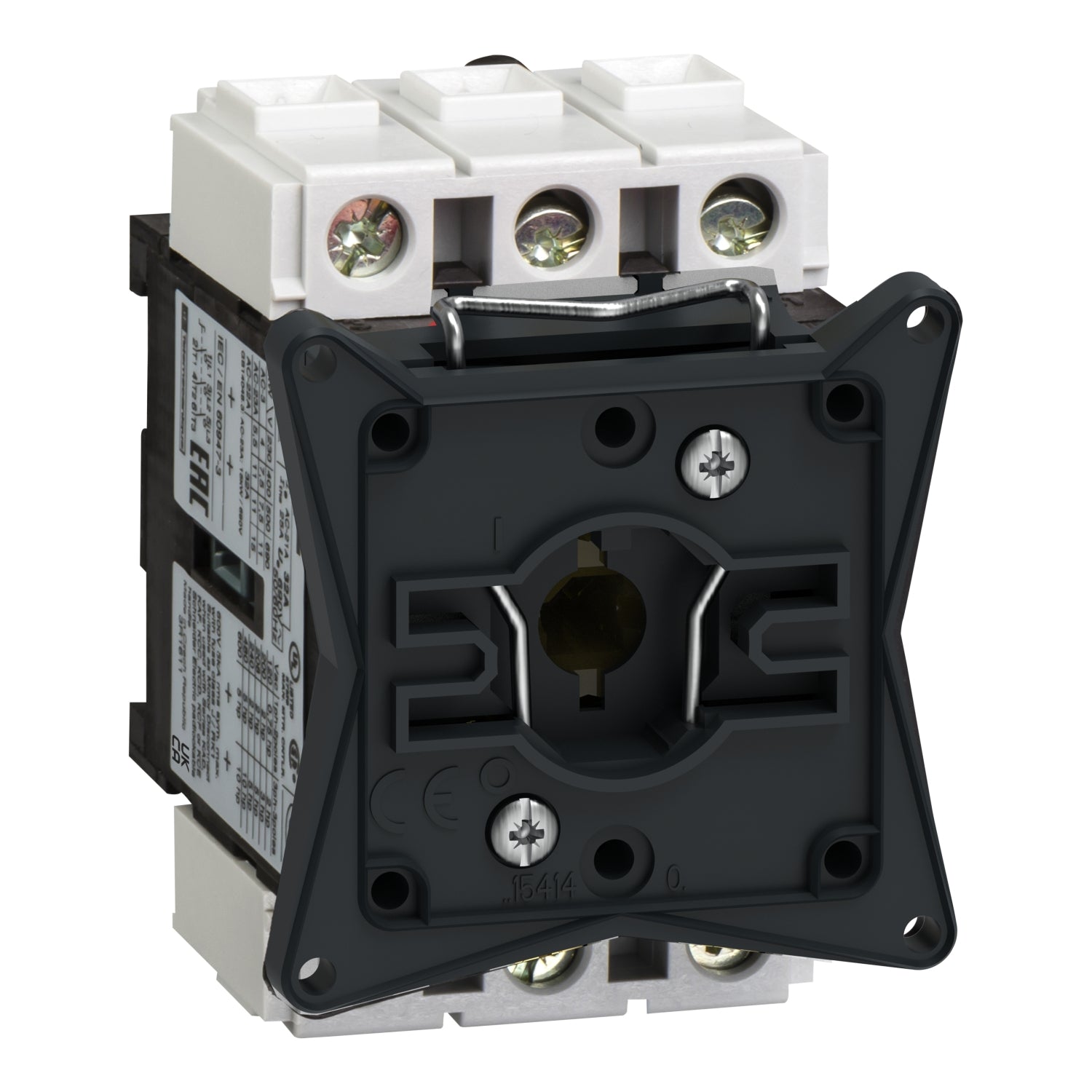

La referencia V02 Schneider es un cuerpo de interruptor TeSys Vario de 3 polos con una corriente nominal de 12 A y una tensión nominal de 690 V. La referencia V02 está diseñada para aplicaciones de conmutación de motores de hasta 4 kW a 400 V en categoría AC-23 y puede utilizarse para conmutar circuitos de corriente continua de hasta 250 V en categorías DC-1 a DC-5 utilizando contactos en serie. El cuerpo de interruptor V02 permite el montaje de hasta cuatro módulos suplementarios con conexión mediante bornes de tornillo y admite montaje en carril DIN o fijación con tornillos, debiendo equiparse con una maneta para formar un interruptor en carga operativo, con disponibilidad de distintos modelos de manetas, módulos suplementarios y accesorios de montaje que se solicitan por separado, y dispone de certificaciones IEC, UL, CSA, CCC, EAC y Marine cumpliendo Green Premium RoHS y REACh.
Especificaciones Principales de V02
TeSys
TeSys VARIO
V
Cuerpo de conmutador
Otras Especificaciones de V02
Placa || Carril simétrico
Alto rendimiento
3P
3 NO
CA || CC
50/60 Hz
690 V CA 50/60 Hz
3 kW en 400...415 V - tipo de cable: AC-3) || 4 kW en 500 V - tipo de cable: AC-3) || 1,5 kW en 230...240 V - tipo de cable: AC-3) || 5,5 kW en 500 V - tipo de cable: AC-23A) || 5,5 kW en 690 V - tipo de cable: AC-3) || 7,5 kW en 690 V - tipo de cable: AC-23A) || 3 kW en 230...240 V - tipo de cable: AC-23A) || 4 kW en 400...415 V - tipo de cable: AC-23A)
8,1 A AC-23 Ue: 400 V
12 A
10 A
120 A en 400 V AC-21A || 120 A en 400 V AC-22A || 120 A en 400 V AC-23A
120 A en 400 V - tipo de cable: AC-21A) || 120 A en 400 V - tipo de cable: AC-22A) || 120 A en 400 V - tipo de cable: AC-23A)
10 kA en 400 V - fusible asociado 12 A aM || 10 kA en 400 V - fusible asociado 12 A gG
1 kA en 400 V en corriente de pico
30
Sí
8 kV
300 A en 400 V duración: 1 s
100000 ciclos
100000 ciclos AC-21 || 30000 ciclos DC-1 || 30000 ciclos DC-2 || 30000 ciclos DC-3 || 30000 ciclos DC-4 || 30000 ciclos DC-5
Circuito de alimentación, estado 1 Bornas tornillo cable 10 mm² - rigidez del cable sólido || Circuito de alimentación, estado 1 Bornas tornillo cable 6 mm² - rigidez del cable flexible - Con extremo de cable
Circuito de alimentación, estado 1 2,1 N.m - en Bornas tornillo
74 mm
55 mm
60 mm
0,2 kg
Valores instantáneos y de demanda
UL || CSA || GL || UKCA || CCC
IP20 conforming to IEC 60529
TC
Vibraciones 10...150 Hz - tipo de cable: 1 gn) acorde a IEC 60068-2-6 || Impactos 11 ms - tipo de cable: 30 Gn) acorde a IEC 60068-2-27
-20…50 °C
960 °C acorde a IEC 60695-2-1
